Износ шкворней переднего моста: как отличают от люфта ступицы и рулевых шарниров

Шкворень служит осью поворота управляемого узла на некоторых неразрезных передних мостах. При его износе колесо может получить люфт, но похожее движение создают ступичный подшипник и рулевые шарниры. На автомобиле со шкворневой конструкцией нельзя автоматически назначать замену шаровой опоры по привычной схеме независимой подвески.

Какие условия важны

Уточните конструкцию переднего моста. Важно, проявляется ли стук при повороте, есть ли рыскание и как меняется люфт при приложении усилия к колесу. На подъёмнике соблюдают точки опоры, чтобы разгрузить нужный узел. Не делают вывод по одному движению колеса без наблюдения за отдельными соединениями.

Для механических узлов важны исходная нагрузка, прежние ремонты и следы ударов. Без этих сведений одинаковое отклонение на двух автомобилях легко отнести к неверной детали или неверной причине. У неразрезного переднего моста шкворень задаёт положение поворотного кулака, а ступица и рулевая тяга могут давать похожий люфт колеса.

Что происходит и почему

Изнашиваются втулки, подшипники или опорные поверхности шкворневого узла — в зависимости от исполнения. Недостаток смазки, грязь через уплотнение и прежняя неправильная сборка ускоряют процесс. При этом люфт ступицы находится в другом месте, а рулевая тяга может перемещаться независимо от шкворня.

Перед ремонтом определяют конструкцию именно этого автомобиля и применимость выбранного способа. Разница между внешне похожими схемами меняет допустимый метод проверки, регулировки или замены. Схемы опор шкворня отличаются: где-то есть подшипники, где-то втулки. Подбор деталей и допустимые зазоры зависят от конкретного моста.

Как проверяют

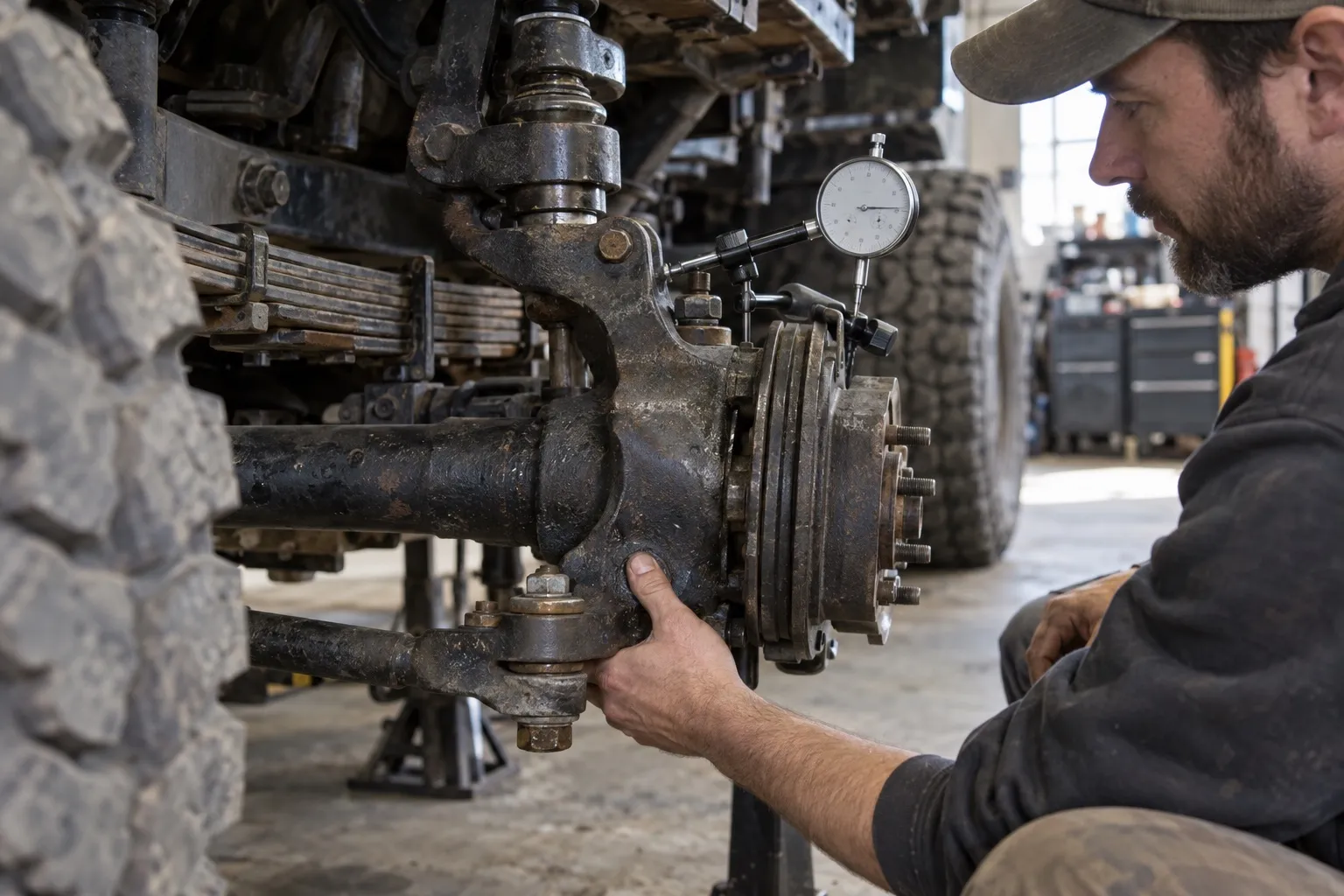

Механик наблюдает относительное движение поворотного кулака, корпуса моста, ступицы и тяг при безопасной проверке. Сверяет зазор с допусками изготовителя, осматривает смазку и уплотнения. При необходимости проверяет и регулируемый ступичный подшипник, чтобы не смешать два источника люфта.

Проверки на стоящем автомобиле и под рабочей нагрузкой могут дать разные ответы. Осмотр соединяют с измерением нужного параметра, а не заменяют его общим впечатлением от жалобы. При вывешивании наблюдают, какой элемент движется относительно какого. Одного толчка шины рукой недостаточно для разграничения узлов.

Как понимать результат

Движение кулака относительно моста направляет к шкворню; движение ступицы относительно кулака — к подшипнику. Люфт наконечника виден в шарнире тяги. Если несколько узлов изношены одновременно, ремонт одного не устранит общий симптом.

Оценка результата должна отделять первичный дефект от его внешнего проявления. Звук, изменение усилия или показание стенда могут отражать работу нескольких связанных элементов. Если вместе с колесом смещается весь кулак, диагноз иной, чем при движении диска относительно неподвижного кулака.

Что делать дальше

Восстанавливают подтверждённые опоры и втулки по ремонтной процедуре, проверяют посадки, смазку и уплотнения. После сборки оценивают усилие поворота и геометрию моста. Смазка может продлить ресурс исправного обслуживаемого узла, но не возвращает металл изношенной втулке.

На вывешенном колесе есть заметное движение. Если вместе с ним смещается весь кулак относительно моста, подозрение на шкворневую опору; если кулак остаётся, а ступица движется, проверяют подшипник. При люфте тяги видно отдельное движение шарнира. Поэтому одно слово «колесо болтается» слишком мало для заказа детали. Шкворневой узел бывает с разными типами опор и смазки. Деталь заказывают по точному мосту, а не по названию кузова: одна модель могла выпускаться с разными передними осями. При ремонте проверяют посадочные поверхности и регулировочные элементы, если они предусмотрены. Простой обмен втулки при разбитом корпусе может быстро вернуть люфт. У шкворневого моста полезно осматривать верхнюю и нижнюю опору поворотного кулака вместе: повреждение одной части меняет положение всего узла. При разборке отмечают шайбы и другие элементы регулировки, если они предусмотрены. После ремонта сравнивают движение обоих колёс и отсутствие заедания при полном повороте. Просто убрать люфт ценой тяжёлого руля нельзя.

После устранения подтверждённой причины проверяют соседние элементы и повторяют исходный режим без опасной нагрузки. Сохранение жалобы указывает, что цепочка причин изучена не полностью. После ремонта проверяют крепления, свободный ход рулевого управления и геометрию моста по предусмотренной процедуре.

Повреждения тормозов, рулевого управления, колеса или несущих элементов могут влиять на безопасность. При таком признаке дальнейшая поездка ради проверки увеличивает риск. Сильный люфт шкворня влияет на управляемость и износ шины; поездку с выраженным отклонением не продолжают ради дополнительного наблюдения.

Частые вопросы

Шкворень и шаровая опора — одно и то же? Нет, это разные конструкции поворотного узла.

Можно устранить люфт только шприцеванием? Изношенные поверхности от смазки не восстанавливаются.
