Ход штока тормозной камеры стал слишком большим: почему нельзя просто подтянуть автоматическую трещотку

При проверке грузового барабанного тормоза обнаружен увеличенный ход штока камеры. Кажется, достаточно повернуть регулировку наружного рычага и уменьшить перемещение. Но если установлен автоматический регулировочный рычаг, такой результат ещё не означает, что его штатная функция восстановлена.

Разговорное название «трещотка» не позволяет определить тип узла. Существуют разные конструкции, поэтому сначала находят обозначение и подтверждают наличие автоматической компенсации. Далее оценивают камеру и весь кулачковый механизм, а не один регулировочный элемент.

От камеры до накладки

В рассматриваемом тормозе шток через соединение действует на рычаг, который поворачивает вал разжимного кулака. Через ролики и колодки движение преобразуется в прижатие накладок к барабану. Увеличенное перемещение может отражать состояние нескольких звеньев этой цепочки.

Это помогает понять ограничение наружной регулировки. Она меняет исходное положение, но не возвращает форму изношенному кулаку, не устраняет люфт опоры и не восстанавливает повреждённую возвратную деталь. Поэтому один уменьшившийся размер не описывает весь тормоз.

Почему сначала определяют камеру

Допустимую оценку хода связывают с размером и исполнением камеры. Маркировка и применимость важнее внешнего сходства корпусов. После прежней замены стоит подтвердить, что фактически установленный узел соответствует требованиям автомобиля.

Нельзя взять норму для соседнего грузовика только потому, что оба имеют барабанные тормоза. Важны также предусмотренные условия измерения. Свободное движение и рабочий ход под заданным воздействием отвечают на разные вопросы и не должны смешиваться в одном результате.

Что означает автоматическая компенсация

Исправный установленный ASA должен поддерживать предусмотренные условия по мере износа. В техническом материале Bendix указано: после начальной установки или обслуживания накладок постоянная ручная подстройка исправному автоматическому механизму не требуется. Повторная необходимость вмешательства — повод искать причину.

Это не отменяет исходную установочную процедуру. Нужно различать настройку при сборке и попытку временно скрыть отклонение в эксплуатации. Одинаковое движение инструментом может относиться к совершенно разным задачам.

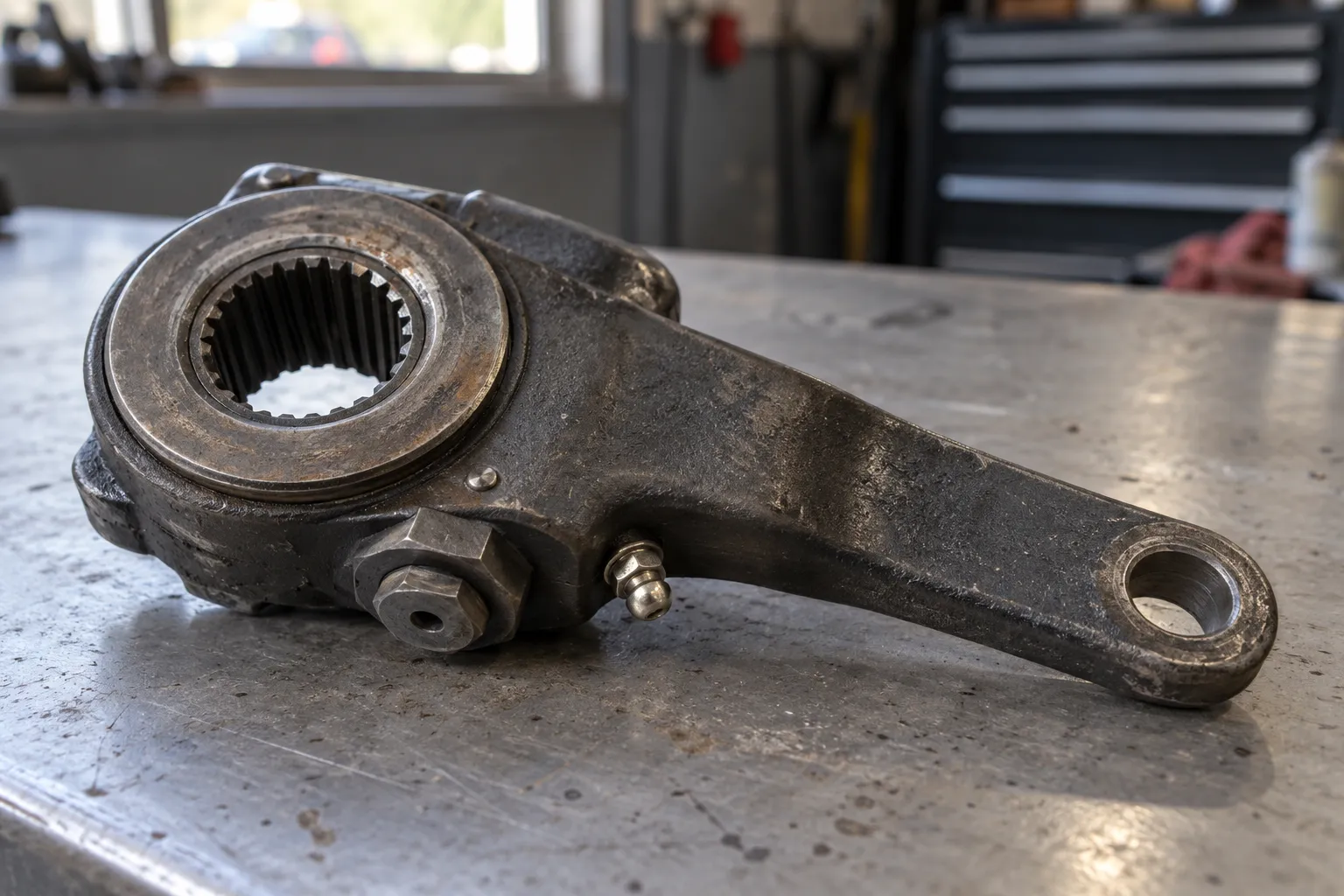

Что проверяют у самого рычага

По руководству оценивают установку, крепление и предусмотренную функциональную реакцию. Если конструкция требует обслуживания смазкой, учитывают его фактическое выполнение и применимый материал. Свободное вращение доступного элемента рукой не заменяет проверку автоматической функции.

После недавнего ремонта сопоставляют комплектующие и исходные положения. Неподходящий рычаг или неверная установка не исправляются дальнейшей подстройкой. При этом наличие нового ASA не доказывает, что соседние части тормоза находятся в допустимом состоянии.

Какие соседние детали влияют на ход

Bendix рекомендует при такой жалобе оценивать кулак, ролики, втулки, накладки, барабан и возвратные элементы. Конкретные измерения выбирают по тормозу. Важно не превращать этот перечень в автоматическую замену всех деталей: каждая проверяется по своей функции.

Например, люфт в опоре и изменение рабочей поверхности барабана — разные находки. Их нельзя описать одним словом «зазор». Уточнение места помогает понять, почему перемещение выросло и что должно измениться после ремонта.

Почему барабан нельзя исключить по виду накладок

Даже недавно установленные накладки работают внутри конкретного барабана. Его размеры и поверхность оценивают независимо от свежести комплекта. Если требуемая геометрия нарушена, автоматический механизм не превращает сопряжённые детали в исправные.

Смысл измерения разобран в статье об износе барабана. Для грузовой системы используют её пределы и условия контроля. Размер буртика на ощупь не заменяет проверки рабочей поверхности.

Чем отличается регулятор легкового барабана

В материале об автоматической регулировке барабанных колодок рассматриваются другие исполнения механизма. Распорное устройство внутри гидравлического тормоза и наружный рычаг на кулачковом валу не имеют одной универсальной процедуры.

Совпадает задача поддержания условий работы, но различается путь передачи движения. Поэтому советы по тросу ручника и внутренней распорке не используют как инструкцию для ASA грузовика.

Почему временное улучшение не завершает проверку

После ручного изменения положения ход может уменьшиться, а первоначальная причина сохраниться. Важен результат проверки автоматической функции и состояния механики. Если измерение делают только сразу после подтяжки, оно не отвечает на вопрос о дальнейшем поддержании регулировки.

Также нельзя считать исправностью отсутствие предупреждения на панели. Механическое отклонение оценивают предусмотренными измерениями. Электронная диагностика полезна для относящихся к ней функций, но не заменяет проверку наружного рычага и колодок.

Как заканчивают восстановление

После устранения найденных причин выполняют исходные установки, проверяют ход, отпускание и эффективность тормоза по процедуре. Сопоставляют механизмы оси в одинаковых условиях. Отдельно подтверждают, что возвращение в исходное положение не сопровождается заеданием.

Не используйте регулярную ручную подтяжку как способ продолжать эксплуатацию с чрезмерным ходом. Работы возле камеры и подвижного рычага проводят после предусмотренной фиксации и подготовки системы.
