Гидроборт на тонну не поднимает тонну у края: как читать диаграмму нагрузки платформы

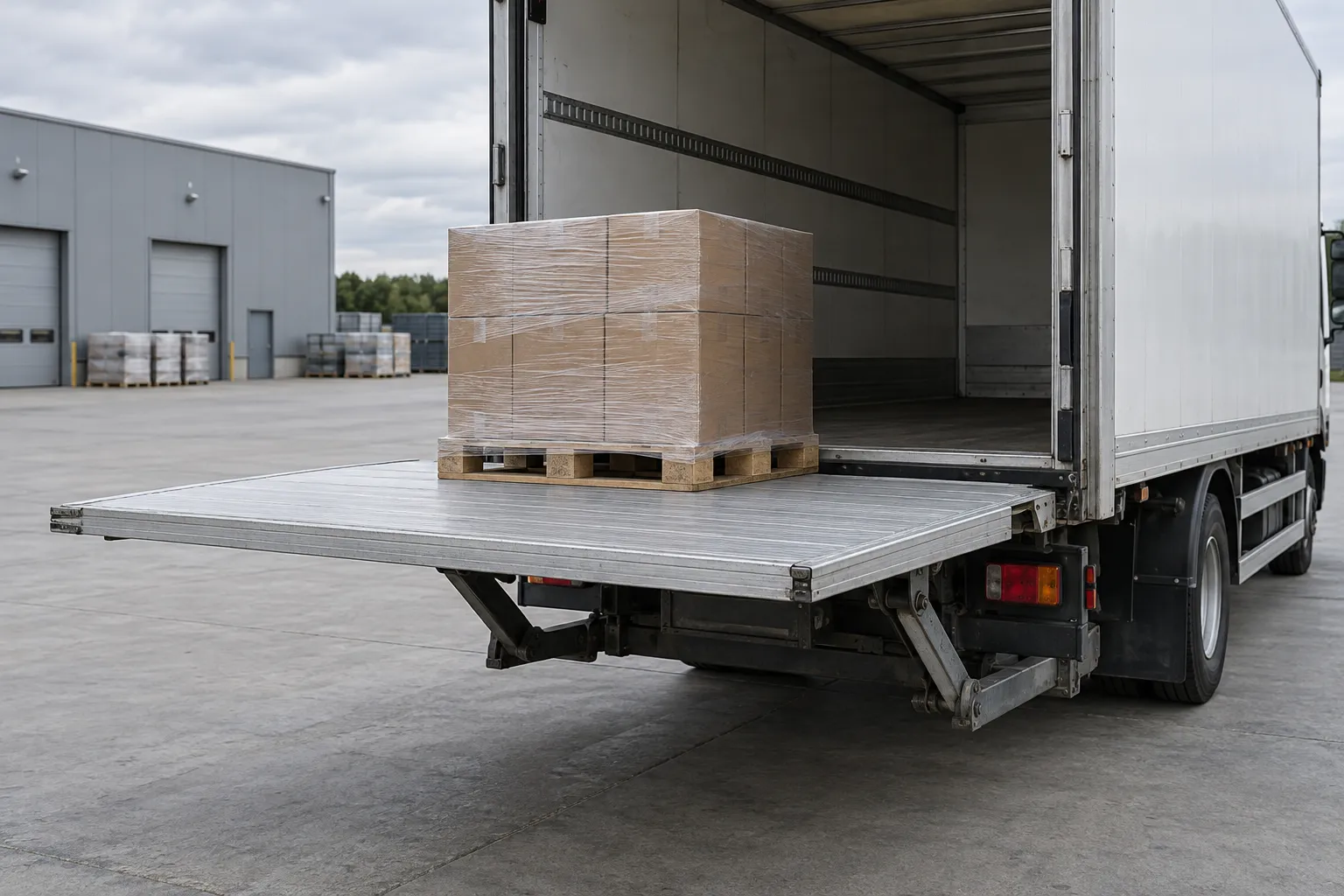

На гидроборте указана грузоподъёмность в одну тонну, но тяжёлый поддон у внешнего края оказывается недопустимой нагрузкой. Это не обязательно означает неисправность подъёмника. Номинальная масса относится к определённому положению центра тяжести, а при его удалении разрешённая нагрузка может быть меньше.

Для выбора способа разгрузки нужны две величины: сколько весит всё размещённое на платформе и где находится общий центр тяжести. Одна цифра массы без положения груза не позволяет прочитать диаграмму. Проверку выполняют до перемещения поддона на борт.

Что означает номинал на табличке

В руководстве DHOLLANDIA номинальная грузоподъёмность связана с заданным расстоянием центра тяжести от кузова и центральным размещением поперёк платформы. За пределами этих условий применяются другие допустимые значения. Числа выбирают по установленному гидроборту.

Поэтому наклейка с крупной надписью о тонне не заменяет полной диаграммы. Сначала идентифицируют модель и исполнение оборудования. Таблица от похожего борта на соседнем грузовике не подтверждает возможности вашего механизма.

Почему расстояние до груза имеет значение

Одинаковая масса, расположенная ближе к кузову или дальше от него, создаёт разные условия нагружения подъёмного механизма. Это можно представить как предмет на рычаге: важна не только его тяжесть, но и плечо. Однако такая аналогия не заменяет заводскую диаграмму.

Нельзя самостоятельно продолжать график за указанную область или вычислять разрешённую массу одной пропорцией. У оборудования есть конструктивные ограничения. Если нужного положения в применимых данных нет, его допустимость не следует выводить из предположения.

Центр поддона и центр тяжести не всегда совпадают

Изготовитель отдельно обращает внимание на неравномерность распределения массы. Упаковка может выглядеть симметричной, но тяжёлая часть находиться у одного края. Поэтому геометрическая середина коробки ещё не задаёт положение центра тяжести.

Это важно, например, для оборудования с тяжёлым агрегатом с одной стороны. Переворот поддона меняет расположение массы относительно кузова даже при неизменных внешних размерах. Если распределение неизвестно, его выясняют по данным груза до начала подъёма или спуска.

Тележка тоже входит в нагрузку

Считать только массу товара недостаточно. Платформа несёт также поддон, погрузочную тележку и другие находящиеся на ней предметы; присутствие оператора учитывают в рамках разрешённого способа работы. Из расчёта нельзя исключать то, что фактически опирается на борт.

Условный пример показывает только арифметику: 800 кг груза и 100 кг оборудования уже дают 900 кг до учёта остальных составляющих. Это не разрешение для гидроборта на тонну. Полученную массу ещё нужно сопоставить с положением и диаграммой конкретной платформы.

Что меняет смещение к боковому краю

В руководстве DHOLLANDIA отдельно ограничивается односторонняя загрузка. Число для центрального положения нельзя автоматически применять у края. Точный предел берут из инструкции своего исполнения, а не из универсального процента в чужой статье.

Важно оценивать продольное и поперечное положение одновременно. Поддон может быть достаточно близко к кузову, но слишком смещён в сторону. Проверка одного расстояния не отвечает на второй вопрос, поэтому схема размещения должна соответствовать всем условиям диаграммы.

Как читать диаграмму без путаницы

Сначала находят обозначение точки отсчёта и величину расстояния. Затем определяют, к какому положению центра тяжести относится масса в таблице или на графике. Проверяют единицы измерения: сантиметры, миллиметры и метры нельзя смешивать при сравнении.

Если табличка плохо читается, данные восстанавливают по идентификации борта. Не стоит ориентироваться на оставшуюся видимой самую большую цифру. Для конкретного груза нужен применимый участок диаграммы, а не максимальная характеристика изделия.

Почему опускание перегруза тоже опасно

DHOLLANDIA предупреждает: ограничение подъёма гидравлическим клапаном не делает безопасным опускание уже поставленного перегруза. Груз может попасть на платформу с уровня кузова, не проходя предварительную проверку подъёмом с земли.

Поэтому аргумент «нам его только опустить» не отменяет расчёта. Положение на верхнем уровне не увеличивает паспортную способность механизма. Если масса или её расположение недопустимы, меняют способ разгрузки, а не проверяют возможность нажатием кнопки.

Грузоподъёмность машины — отдельное ограничение

Автомобиль может быть рассчитан на перевозку большей массы, чем борт способен перемещать за один раз. И наоборот, характеристика подъёмника не увеличивает допустимые нагрузки шасси. Эти параметры относятся к разным частям общей задачи.

Похожий принцип разделения ограничений изложен в статье о массе автопоезда и нагрузках на оси. Его нельзя использовать как диаграмму гидроборта, но он объясняет, почему один высокий предел не заменяет остальные.

Что диаграмма не подтверждает

Даже подходящая масса не доказывает исправность повреждённой платформы или креплений. Трещина и деформация требуют отдельной оценки. Диаграмма описывает применение исправного оборудования в предусмотренных условиях, а не компенсирует обнаруженный дефект.

Также не следует путать гидроборт с обычной откидной дверью пикапа. Её опоры рассмотрены в материале о тросах поддержки борта. Допустимую нагрузку одной конструкции нельзя переносить на другую.

Не стойте под нагруженной платформой и не проверяйте её возможности заведомым перегрузом. Если масса, центр тяжести или применимая диаграмма неизвестны, до их уточнения выбирают другой безопасный способ работы с грузом.

Итог подготовки — понятное размещение с подтверждённой допустимой массой. Если целый поддон не укладывается в ограничения, рассматривают разделение груза или другое подходящее оборудование. Настройка клапана ради увеличения номинала не является решением этой задачи.
