Электронный блок побывал в воде: ремонт платы или замена после устранения протечки

В салон попала вода, электронный блок перестал отвечать, а после просушки снова включился. Такой результат обнадёживает, но не показывает состояние всех соединений и элементов. Влага могла остаться в разъёме, попасть внутрь корпуса или оставить загрязнение на плате.

Решение о ремонте или замене принимают после определения зоны повреждения и требований к конкретному узлу. Вода снаружи корпуса и коррозия внутренней электроники — разные ситуации. Нельзя одинаково объявлять все намокшие блоки погибшими или все заработавшие после сушки исправными.

Три уровня осмотра

Сначала оценивают наружные следы и путь поступления воды. Затем проверяют разъёмы и проводку. Если конструкция и порядок диагностики это допускают, состояние внутренней части оценивает специалист по соответствующей технологии. Вскрытие герметичного корпуса без понимания его исполнения может создать дополнительную проблему.

След воды на крышке не доказывает попадание на плату. Но сухая наружная поверхность после нескольких дней также не исключает прежнего затопления. Важно сопоставить следы, расположение блока и историю появления неисправностей.

Почему сначала ищут протечку

Новый или восстановленный модуль вернётся в те же условия, если источник влаги остался. По следам устанавливают путь поступления воды. Самое мокрое место не всегда совпадает с источником.

В бюллетене MINI для определённых автомобилей описана связь воды из дренажей люка с коррозией FRM и риском короткого замыкания. Это пример конкретного пути, а не универсальный диагноз для всех марок. У другой машины источник устанавливают по её устройству и следам.

Разъём и плата требуют разных решений

Повреждение наружного контакта может потребовать ремонта соединения и проводки, даже если электроника внутри сохранилась. Коррозия платы ставит другой вопрос: какие цепи и элементы затронуты и можно ли подтвердить их работоспособность после восстановления.

Проверка жгута отдельно разобрана в статье об окислившихся разъёмах под ковром. Очистка доступных контактов не заменяет оценку залитого модуля, если есть признаки проникновения внутрь.

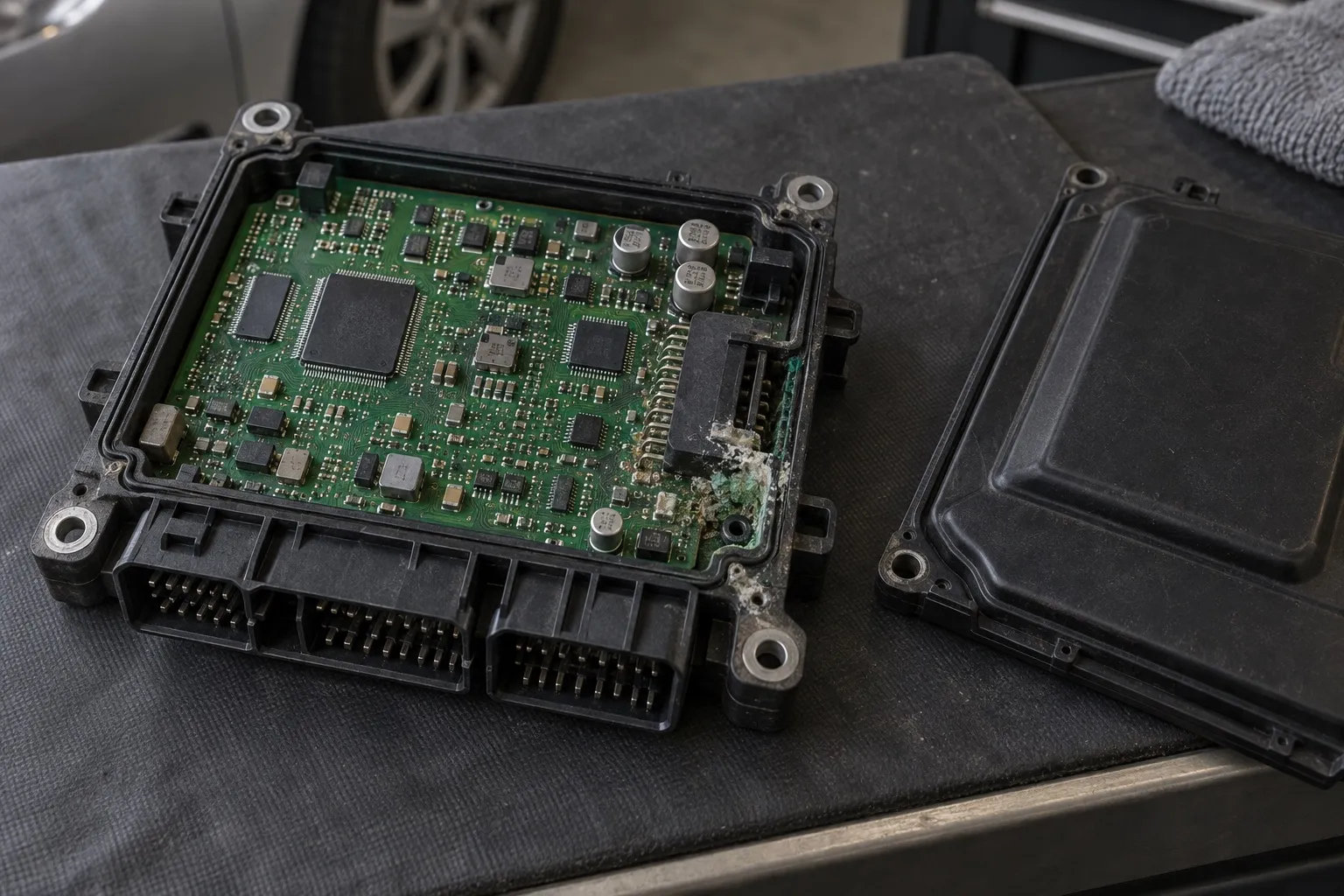

Что показывает коррозия

Осматривают места около выводов, дорожек и компонентов, доступные по конструкции. Важны не только размер видимого пятна, но и его расположение. Маленький повреждённый участок в значимой цепи способен иметь большее значение, чем обширный наружный след на корпусе.

Нельзя оценивать глубину повреждения только по фотографии верхней стороны платы. Часть соединений может быть недоступна обычному осмотру. Если состояние критичных зон нельзя проверить, это ограничивает возможность обоснованно вернуть узел в эксплуатацию.

Учитывают также характер жидкости и загрязнения, насколько это можно установить. Просушка удаляет влагу не тем же способом, что очистка убирает оставшиеся вещества. Исчезнувшая капля не означает, что поверхность стала пригодной без дальнейшей оценки.

Когда обсуждают ремонт электроники

Ремонт рассматривают при понятном характере повреждения, допустимой технологии и возможности итоговой проверки. Недостаточно заменить заметно повреждённую деталь, если неизвестно состояние связанных цепей. Результат должен соответствовать назначению блока, а не только факту включения.

При этом возможность ремонта зависит от исполнения. Для некоторых узлов изготовитель предусматривает замену, а не восстановление платы. Такие ограничения особенно важны, когда модуль участвует в работе систем, от которых зависит безопасность движения.

• Установлен ли источник воды и устранён ли он.
• Затронуты ли только наружные соединения или внутренняя часть.
• Какие цепи и компоненты имеют подтверждённые повреждения.
• Допускается ли выбранный способ восстановления.
• Какие функции и режимы можно проверить после работы.

Когда предпочтительна замена

Основанием могут стать требования изготовителя, серьёзные повреждения или невозможность надёжно проверить результат восстановления. Это решение не следует подменять общим правилом «всё после воды только менять»: сначала нужна оценка конкретного узла.

Но и экономия не превращает сомнительную плату в пригодную. Если подтверждается только запуск, а необходимые режимы остаются непроверенными, такой результат нельзя описывать как полное восстановление. Ограничение должно быть ясно до возвращения блока на автомобиль.

Почему работа после просушки бывает неполным доказательством

Модуль может отвечать сканеру, но иметь повреждение отдельного входа или выхода. Некоторые функции активируются лишь при определённых условиях. Поэтому диагностическая связь — один из признаков, а не испытание всех внутренних цепей.

Уточняют, какие проявления были до снятия: случайное включение света, отсутствие функции, перезапуск или потеря связи. После ремонта проверяют именно их и связанные режимы. Если исходный симптом возникал при влаге или прогреве, спокойное включение на столе не воспроизводит всю ситуацию.

Что делать до осмотра

Не пытайтесь многократно включать залитую электронику или сушить её сильным нагревом. При запахе гари, нагреве блока или сбое важных систем автомобиль не эксплуатируют до проверки.

Полезно сохранить сведения о моменте затопления и уже выполненных действиях. Чем точнее описан уровень воды и место обнаружения, тем легче оценить соседние узлы. Скрытая под ковром влага может затронуть больше одного разъёма или модуля.

Подбор замены и возврат в автомобиль

При замене учитывают совместимость, настройку и привязку, если они предусмотрены. Эти вопросы раскрыты в статье о подборе блока с разборки. Похожий корпус не подтверждает возможность простой перестановки.

После установки проверяют функции, ошибки, соединения и восстановленную защиту места установки. Необходима также проверка устранения пути воды. Иначе новая электроника остаётся под действием той же причины, которая повредила прежнюю.

Начать оценку можно с диагностики электрики ВИСТ. При обращении сразу сообщите о попадании воды и просушке: временно восстановившаяся работа не должна скрыть важную часть истории неисправности.
