Электромагнитный ретардер Telma: почему бесконтактному тормозу нужна проверка роторов и зазоров

Электромагнитный ретардер часто называют бесконтактным тормозом. Из этого иногда делают неверный вывод, что его механическую часть достаточно лишь осмотреть снаружи. В действительности у агрегата есть роторы, крепления, опоры и установленные воздушные зазоры. Отсутствие фрикционных накладок не исключает механических неисправностей.

Статья относится к воздушно охлаждаемым индукционным замедлителям Telma соответствующего исполнения. До проверки определяют серию и компоновку. Переносить описание на любой агрегат этой марки или выбирать нормы по фотографии похожего устройства нельзя.

Почему ротор не должен тереться о статор

Telma описывает неподвижный статор и вращающиеся вместе с трансмиссией роторы, разделённые воздушным промежутком. Электромагнитное поле вызывает вихревые токи в роторах и создаёт противодействующий вращению момент. Рабочее торможение получается без механического прижатия одной поверхности к другой.

Поэтому следы физического касания требуют самостоятельного объяснения. Нельзя считать их обычной приработкой, подобной контакту колодки с диском. Здесь предусмотрен иной способ создания момента, и оценка состояния должна исходить из него.

Какие жалобы относятся к механической проверке

Поводом могут стать посторонний звук в зоне агрегата, обнаруженные следы контакта, повреждение креплений или изменение положения деталей после работ с трансмиссией. Каждый признак сначала локализуют. Шум под машиной ещё не доказывает, что его источником является ретардер.

Важно установить, появляется ли звук только при запросе замедления либо присутствует без него. Это наблюдение помогает сформировать проверку, но не заменяет осмотр. Нельзя автоматически считать любой шум при включении электрической неисправностью, а любой постоянный шум — дефектом одного конкретного подшипника.

Что измеряют вместо оценки на глаз

Руководство Telma разделяет механический и электрический контроль. В механической части предусмотрены оценка осевых перемещений, крепежа и опор по применимости, а также измерение воздушных зазоров. Нужные точки и допустимые значения выбирают для установленной серии и компоновки.

Фраза «зазор виден» не является результатом измерения. Узел может выглядеть симметрично на фотографии, но фотография не показывает предусмотренные контрольные условия. Итог проверки должен содержать сопоставление измеренного состояния с требованиями, а не субъективное впечатление о близком расположении деталей.

Почему регулировку нельзя отделить от опор

Если положение вращающейся части не соответствует требованиям, изменение одного зазора ещё не объясняет происхождение отклонения. Сначала выясняют состояние элементов, которые задают положение узла. Иначе настройка может скрыть наблюдаемый признак, не устранив его причину.

Особенно важна история демонтажа агрегата, ремонта карданной линии или соседних соединений. Нужно понимать, какие детали фактически затрагивались. Это не основание заранее обвинять последнюю операцию, а способ проверить наиболее близкие к событию изменения.

Зачем осматривают вентиляционные каналы

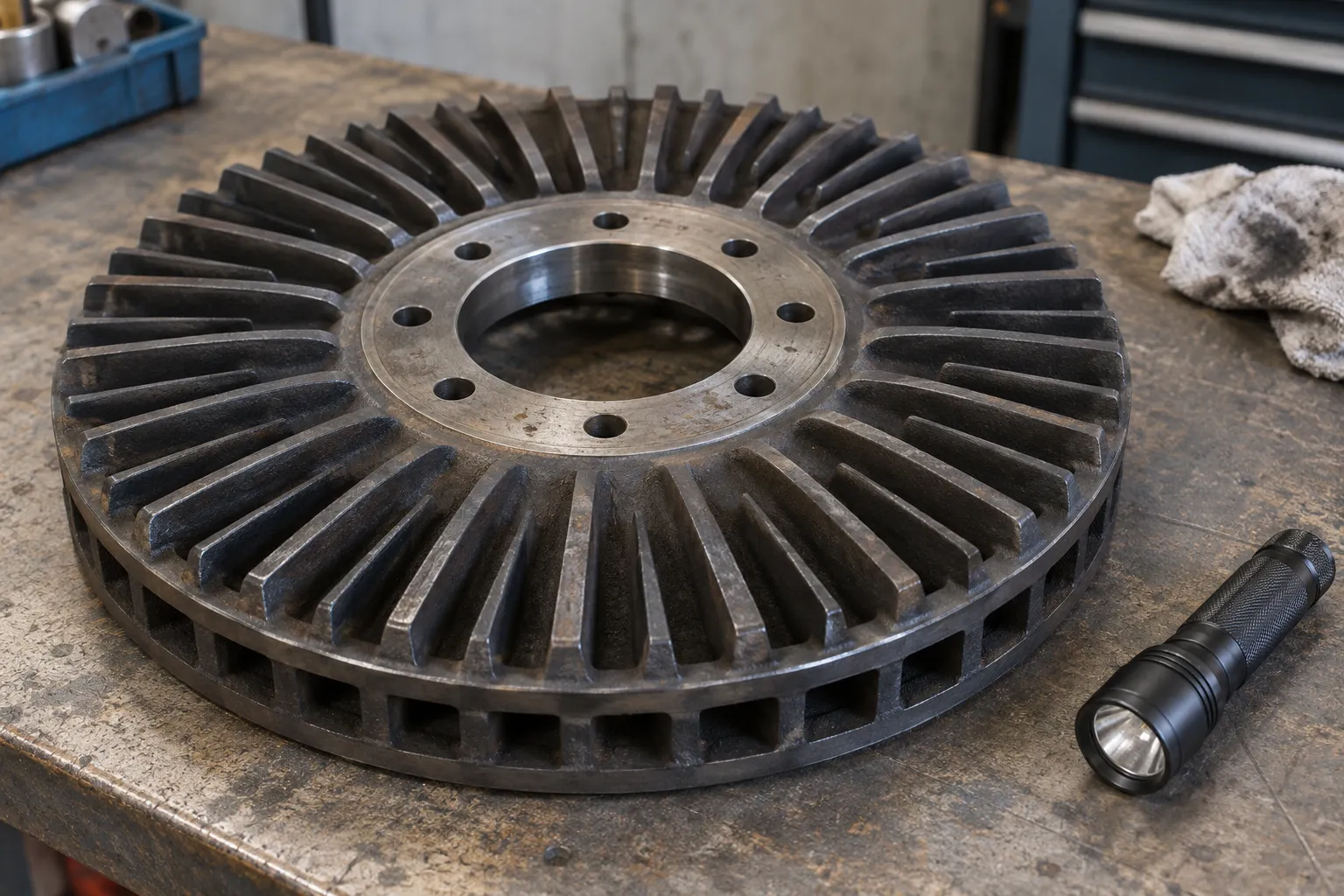

Для воздушно охлаждаемого исполнения свободные проходы воздуха имеют практическое значение. Telma обращает внимание на загрязнение каналов роторов и промежутков между катушками. Наружная чистота доступной поверхности не гарантирует, что внутри не осталось плотных отложений.

Перед очисткой определяют допустимый способ для конкретного изделия и защищаемые элементы. Совет направить сильную струю во все промежутки слишком общий. Требования к расстоянию, давлению и воздействию на электрические части берут из применимой инструкции, а не назначают одинаково всему оборудованию.

Очистку также не считают доказательством полной исправности. Если до неё были следы касания или отклонения измерений, эти вопросы остаются отдельными. Отсутствие грязи не восстанавливает повреждённую опору и не подтверждает правильность сборки.

Когда первична электрическая проверка

Если тормозящее действие отсутствует без признаков механического отклонения, устанавливают, получает ли система запрос и создаётся ли предусмотренное возбуждение. Проверяют цепь управления и питание по схеме автомобиля. Положение органа управления само по себе не доказывает работу всех электрических элементов.

В ВИСТ есть направление диагностики грузового электрооборудования. Возможность работы именно с установленным Telma уточняют по модели и компоновке: общая электрическая диагностика не означает наличия оснастки для любого специализированного восстановления роторов.

Что не следует объяснять одной неисправностью

Электрическая и механическая проблемы могут оцениваться независимо. Найденный плохой контакт не отменяет обнаруженного повреждения крепления. И наоборот, исправленные опоры не доказывают, что управление создаёт требуемое действие. После вмешательства проверяют именно те функции и параметры, к которым относилась жалоба.

Не стоит смешивать этот агрегат со штатным горным тормозом дизеля. Одинаковая задача дополнительного замедления не делает одинаковыми исполнительные механизмы и методы их диагностики.

Какой результат проверки будет полезным

Вместо заключения «ретардер слабый» нужно установить направление: отсутствие возбуждения, подтверждённое механическое отклонение, загрязнение воздушных проходов или сочетание факторов. Для каждого найденного дефекта должно быть понятно, чем он подтверждён и как проверено устранение.

Не проверяйте зазоры у вращающегося агрегата и не касайтесь нагретых роторов; обслуживание требует безопасного отключения по инструкции. При следах контакта, повреждённых креплениях или ухудшении торможения сначала организуют оценку состояния, а не дорожный эксперимент с максимальным замедлением.
