Электрические тормоза прицепа: как согласуют контроллер автомобиля и тормозной механизм

Прицеп подключён, указатели поворота и стоп-сигналы работают, но при торможении состав ведёт себя не так, как ожидается. Для прицепа с электрическим управлением тормозами исправное освещение не подтверждает исправность тормозного канала. Нужны совместимый контроллер, правильное подключение и рабочие исполнительные механизмы.

Сначала определяют тип установленной системы. Электрические барабанные тормоза и электрогидравлический привод нельзя объединять по одному наличию провода. Для них могут требоваться разные режимы контроллера и условия согласования.

Чем система отличается от тормоза наката

У механического устройства наката усилие связано с перемещением прицепа относительно тягача при замедлении. В рассматриваемой системе команда передаётся электрически от соответствующего контроллера. Поэтому диагностика начинается с другой цепочки формирования и передачи воздействия.

Механический сценарий разобран в статье о тормозе наката. Его регулировки нельзя переносить на электрический комплект. Сначала нужно установить, какой именно привод стоит на прицепе, а не выбирать метод по внешнему виду сцепки.

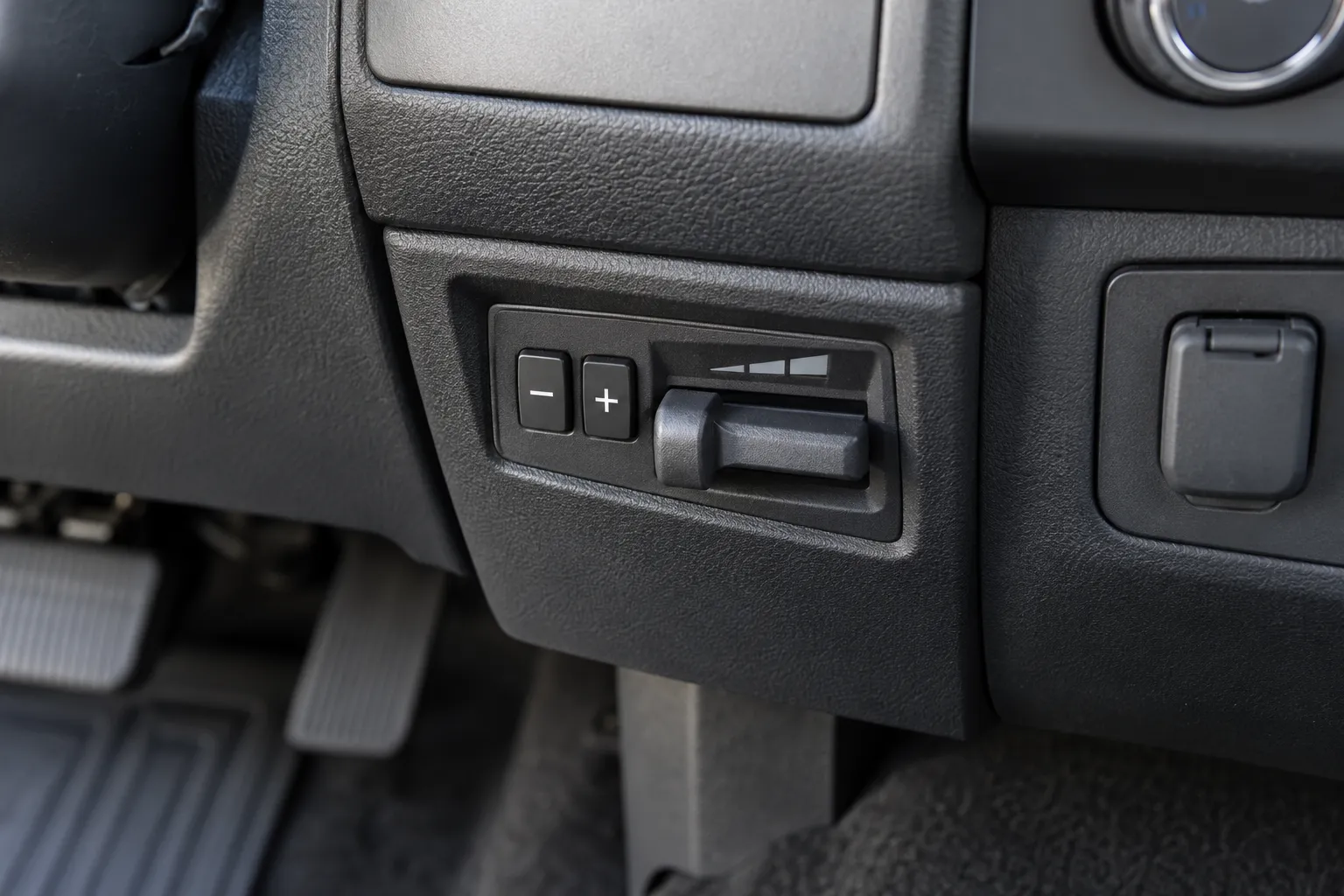

Контроллер должен поддерживать исполнительную систему

Проверяют модель блока и перечень допустимых тормозов. В руководстве Ford Super Duty 2024 отдельно описаны режимы для электромагнитных барабанных механизмов и электрогидравлической системы. Это пример необходимости выбора совместимой настройки, а не универсальная инструкция для любого тягача.

Установленный разъём и наличие меню прицепа ещё не подтверждают такую совместимость. Если оборудование добавлялось отдельно, нужны сведения о комплекте и его монтаже. Смешивать элементы разных систем по принципу совпадающего штекера без технического подтверждения нельзя.

Почему свет работает, а тормоза могут не работать

Цепи освещения и управления тормозами имеют разное назначение. Переходник, обеспечивший поворотники, не создаёт автоматически отсутствующий тормозной канал. Подключение сверяют по схеме автомобиля, контроллера и прицепа.

Оценивают также состояние контактов, проводки и предусмотренного общего соединения. По одной лампе на панели нельзя судить о передаче воздействия до каждого колёсного механизма. Важна проверка всей цепи в условиях, установленных изготовителем, а не случайная подача напряжения на неизвестный контакт.

Что означает сообщение о подключении

Если система выводит подтверждение обнаружения прицепа, его учитывают как один этап. Но обнаруженный электрический комплект и правильно работающие тормоза — не одно и то же. Механическая часть также должна быть исправна и отрегулирована предусмотренным способом.

При сообщении об ошибке сохраняют точную формулировку и условия появления. Полезно знать, возникает ли оно сразу при соединении, только при движении или после смены прицепа. Это помогает отделить конфигурацию, контакт и исполнительную часть.

Зачем настраивают усиление

Параметр gain задаёт предусмотренную величину воздействия контроллера, но не заменяет ремонт. Его выбирают по инструкции с учётом фактической загрузки и условий. Число, подходившее к другому прицепу, нельзя считать безопасной начальной настройкой для любого состава.

Избыточное и недостаточное воздействие требуют корректной оценки. Если увеличение параметра лишь маскирует слабую работу одного механизма, причина остаётся. Поэтому перед настройкой подтверждают состояние тормозов, а после — согласованную работу, включая отпускание.

Профиль прицепа и изменение загрузки

Если автомобиль сохраняет настройки в профиле, проверяют, выбран ли правильный. Название профиля может остаться прежним после смены комплекта или груза. Знакомая цифра на экране не доказывает, что она соответствует нынешней конфигурации.

После значимого изменения условий ориентируются на предусмотренную повторную настройку. Универсального значения для пустого и загруженного прицепа здесь нет. При этом допустимые массы и нагрузки автомобиля остаются отдельными ограничениями: контроллер не увеличивает грузоподъёмность состава.

Как организуют функциональную проверку

Используют процедуру изготовителя на подходящей площадке, без помех движению и посторонних людей. В руководстве определяются условия испытания и применение ручного органа управления, если он предусмотрен. Не стоит превращать его в инструмент случайных опытов на дороге.

При блокировке колёс, сильных толчках, неполном отпускании или предупреждении о тормозах буксировку прекращают до проверки. Не подбирайте настройку серией резких торможений в потоке.

Что проверяют отдельно от контроллера

Помимо автомобильного блока остаются тормозные механизмы прицепа, его проводка и предусмотренные вспомогательные элементы. Для электрогидравлического исполнения учитывают также соответствующий привод и гидравлическую часть. Успешная связь с контроллером не оценивает их состояние полностью.

Нужны данные именно установленного оборудования: модель, схема, история обслуживания и характер симптома. Если неисправность появилась после ремонта или переподключения, это важная подсказка, но не доказательство конкретной ошибки. Причину подтверждают проверками, а не одной хронологией.

Где проходит граница проверки тягача

На сайте ВИСТ представлена диагностика тормозной системы автомобиля. Возможность обслуживания электрического привода конкретного прицепа уточняют отдельно, указав тип контроллера и механизма.

Итогом должна стать проверенная совместимость и согласованное торможение исправного состава. Работающие фонари, исчезнувшая ошибка или одна удачная остановка по отдельности не дают такого подтверждения. Каждая часть системы должна выполнять свою предусмотренную функцию.
