Двухдисковое сцепление грузовика не выключается полностью: зачем проверяют промежуточную плиту

Педаль выжата, привод сцепления перемещается, но передача включается с сопротивлением. На грузовике с сухим двухдисковым сцеплением такая жалоба требует внимания не только к наружному механизму. Между двумя ведомыми дисками находится промежуточная плита, и при выключении должны освобождаться обе рабочие пары.

Это одно сцепление с общим приводом. Оно отличается от трансмиссии DCT, где два отдельных сцепления обслуживают разные группы передач. Сходство названий не позволяет переносить процедуры диагностики роботизированной коробки на грузовой механический узел.

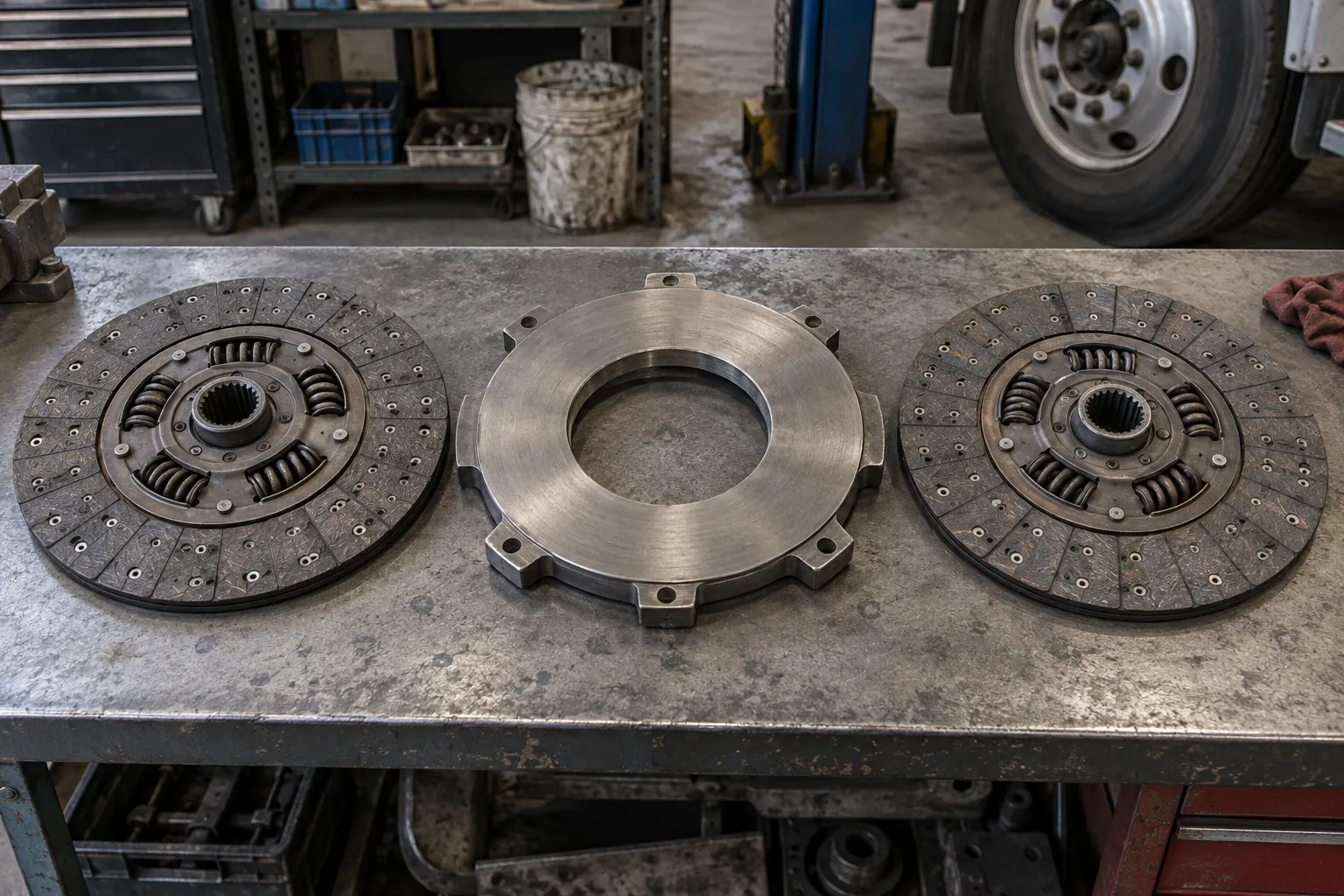

Для чего нужны два ведомых диска

Двухдисковая конструкция увеличивает число поверхностей трения в сцеплении. В описании ZF отдельно отмечена управляемая промежуточная плита: она должна обеспечить достаточное освобождение обоих ведомых дисков. Значит, при оценке выключения важно не только отведение наружного нажимного элемента.

Условно можно представить два зажатых слоя, разделённых подвижной деталью. Если один слой освободился, а второй продолжает передавать вращение, задача выключения не выполнена. Водитель видит результат через работу коробки, хотя источник сопротивления может находиться перед ней.

Какая жалоба указывает на неполное выключение

Полезно различать пробуксовку и ситуацию, когда сцепление «ведёт». При пробуксовке оно не передаёт требуемую нагрузку в замкнутом состоянии. При неполном выключении связь с двигателем сохраняется тогда, когда её нужно разорвать. Эти состояния требуют разных проверок, даже если оба появились после ремонта.

Записывают, возникает ли сопротивление только при работающем двигателе, меняется ли после прогрева и когда жалоба появилась впервые. Отдельно отмечают попытку автомобиля двигаться при выжатой педали. Такие наблюдения помогают воспроизвести неисправность, но ещё не определяют виновную деталь.

Не включайте передачу силой и не пытайтесь «притереть» неисправный узел намеренной пробуксовкой. При непредсказуемом движении автомобиля эксплуатацию прекращают.

Почему сначала проверяют наружный привод

До снятия коробки устанавливают, доходит ли команда выключения до сцепления. Проверяют привод, соединения и предусмотренный ход в контрольных точках. Для системы с пневматическим усилителем оценивают также условия его работы. Ощущение лёгкой педали само по себе не подтверждает достаточное перемещение.

Полученный результат сопоставляют с требованиями именно этого механизма. Нельзя назначить всем грузовикам один ход штока или увеличивать его наугад. Если проблема находится снаружи, разборка исправного комплекта не устраняет причину. Если наружный ход соответствует процедуре, внимание переносится внутрь узла.

Что уточняют о промежуточной плите

Выясняют, каким способом конкретное сцепление управляет положением средней плиты. Схема зависит от исполнения, поэтому название детали не заменяет руководства на комплект. При разборке оценивают предусмотренные направляющие и элементы разведения, а также возможность требуемого перемещения.

Важен характер обнаруженного препятствия: следы контакта, повреждённое крепление, неверно установленный элемент или несоответствие деталей. Формулировка «плита плохо ходит» недостаточна для выбора ремонта. Нужно связать наблюдение с рабочим положением узла и применимой проверкой.

Совпадение диаметра не подтверждает комплектность

После недавней замены проверяют номера обоих ведомых дисков, нажимного узла и промежуточной плиты. Сверяют их сочетание с маховиком и коробкой. Два внешне похожих диска не обязательно образуют подходящую пару, а возможность стянуть сборку крепежом ещё не означает правильную геометрию.

Положение дисков определяют по маркировке и монтажной документации. Фотографии разобранного комплекта помогают восстановить фактическую последовательность. При этом правильное направление одного диска не доказывает, что второй установлен верно и все детали относятся к одному исполнению.

Какие соседние причины нельзя пропустить

Даже после подтверждения хода средней плиты проверка не сводится к одному элементу. Паразитная связь через направляющий подшипник первичного вала рассматривается отдельно. Этот путь передачи вращения нельзя устранить регулировкой промежуточной плиты.

Если нажимной механизм имеет компенсацию износа, учитывают его собственную процедуру установки. В материале о саморегулирующейся корзине SAC разобрана другая задача — сохранение правильного положения механизма при монтаже. Наличие двух дисков само по себе не означает наличие SAC.

Как оценивают результат

После устранения причины проверяют полноту выключения по процедуре автомобиля, затем работу сцепления под допустимой нагрузкой. Свободное включение одной передачи на заглушённом двигателе не заменяет такую проверку. Важно воспроизвести исходные условия без силового воздействия на рычаг.

Для обращения по грузовой трансмиссии на сайте ВИСТ есть раздел ремонта трансмиссии и КПП. Сообщите модель сцепления, если она известна, и выполнялась ли недавно замена комплекта: это поможет определить нужную проверку, а не заранее назначать замену промежуточной плиты.
