Два промежуточных вала грузовой КПП: зачем при ремонте выставляют взаимное положение шестерён

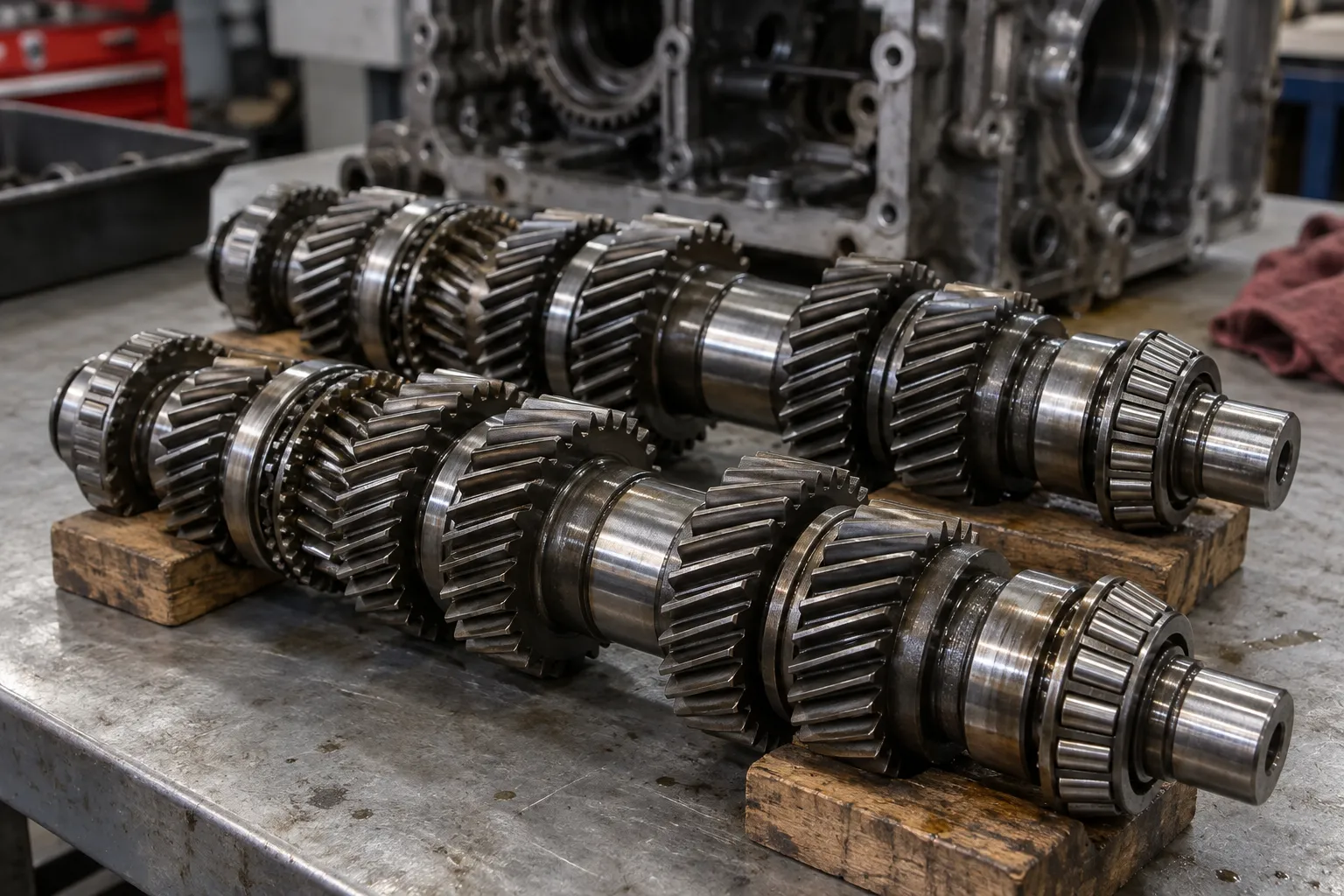

При ремонте тяжёлой коробки обнаруживаются два параллельных промежуточных вала. Возникает вопрос: если зубья входят в зацепление и сборка вращается, зачем дополнительно выставлять метки? В применимых конструкциях взаимное положение шестерён определяет согласованность двух путей передачи нагрузки. Свободное вращение без рабочего момента не проверяет это условие полностью.

Такая операция называется gear timing. Она относится к сборке конкретной зубчатой системы и не является настройкой момента переключения электронным блоком. Не следует также путать её с согласованием оборотов водителем при выборе передачи.

Для чего нужны два промежуточных вала

В соответствующей конструкции нагрузка передаётся через две параллельные ветви. В руководстве Eaton Fuller объясняется, что правильное взаимное положение обеспечивает согласованный контакт шестерён и распределение нагрузки. Поэтому оба вала нельзя рассматривать как два полностью независимых набора деталей.

Практическое следствие для ремонта: пригодность каждой шестерни отдельно ещё не подтверждает правильность их совместной установки. Даже комплект исправных деталей требует заданного взаимного положения. Это условие проверяют до того, как собранную коробку признают готовой к работе.

Что именно означают установочные метки

Метки позволяют выбрать нужные зубья и совместить элементы в предусмотренном положении. В руководстве Fuller Advantage приведена процедура для основной секции, связанная с обозначением на промежуточных валах. Но конкретная разметка зависит от агрегата и секции.

Поэтому схема «поставить любую метку напротив другой» непригодна. Нужно знать исходную заводскую отметку, относящуюся к ней шестерню и порядок сборки. Случайная риска после прежней разборки не становится заводским ориентиром только потому, что хорошо видна.

Почему дополнительную секцию проверяют отдельно

В многоступенчатой коробке могут быть разные группы. Для применимых Fuller руководство отдельно рассматривает согласование основной и дополнительной секций. Правильно собранная одна часть не подтверждает положение зубчатых элементов в другой.

Это не то же самое, что отказ переключения диапазона. Такой сценарий разобран в статье о пропавшей группе передач грузовой КПП. Наличие команды и перемещения привода не измеряет правильность сборочного положения шестерён.

Чем отличается синхронизация при переключении

Синхронизатор помогает выровнять скорости перед соединением выбранной ступени. Взаимное положение двух промежуточных валов задаётся при сборке. Эти задачи находятся на разных этапах работы и не заменяют друг друга.

Для сравнения есть материал о хрусте одной передачи и проверке синхронизатора. По такому звуку нельзя автоматически заключить, что нарушены сборочные метки. И наоборот, отсутствие хруста не доказывает правильного распределения нагрузки между валами.

Что выясняют после прежней переборки

• Какая секция разбиралась и какие валы снимались.
• Менялись ли отдельные шестерни или сборки валов.
• Соответствует ли комплект установленному исполнению.
• Какие заводские обозначения доступны для проверки.
• Появился ли новый шум сразу после ремонта.

Эти сведения помогают определить участок осмотра. Но сама связь по времени ещё не доказывает ошибку меток. Новый шум также требует оценки подшипников, сопряжений и других подтверждаемых причин, чтобы не подменить дефектовку одним предположением.

Почему вращение рукой не завершает проверку

На верстаке можно заметить грубое заедание, но такая проверка выполняется без условий передачи рабочего момента. Она не показывает автоматически, как нагрузка распределится между двумя ветвями в эксплуатации. Поэтому отсутствие ощутимого сопротивления не отменяет контроль сборочных ориентиров.

Также важно отличать разрешённое положение элементов от попытки добиться лёгкости за счёт неправильного сопряжения. Если деталь приходится принуждать к установке, причина должна быть установлена до окончательной сборки. Усилие крепежа не служит способом исправить несоответствующее зацепление.

Что нельзя компенсировать настройкой управления

Обучение электронной части не переставляет зубья на механических валах. Если выявлено неправильное сборочное положение, работа с программными параметрами не заменяет его исправления. Наличие электронного управления у AMT не отменяет требований к механической основе.

Так же приёмы водителя, описанные в статье о несинхронизированной грузовой коробке, не являются способом устранить дефект сборки. Изменение темпа переключения может изменить ощущение, но не подтверждает состояние зацепления.

Как выглядит содержательный результат ремонта

Должно быть установлено исполнение коробки, проверена пригодность деталей и выполнено нужное согласование каждой затронутой секции. Затем проводят предусмотренный контроль собранного агрегата. Формулировка «все передачи включаются» описывает только часть результата.

При обращении по вопросу ремонта грузовой КПП полезно сообщить её модель и историю переборки. Это помогает отличить новую эксплуатационную неисправность от вопроса к комплектности и сборке двух промежуточных валов.

Важно: не используйте разметку от похожей коробки как универсальную инструкцию. Контрольные зубья и последовательность согласования должны относиться к конкретной модели и секции.
