Дребезжит оболочка выпускного коллектора Outlander III: когда не требуется менять коллектор целиком

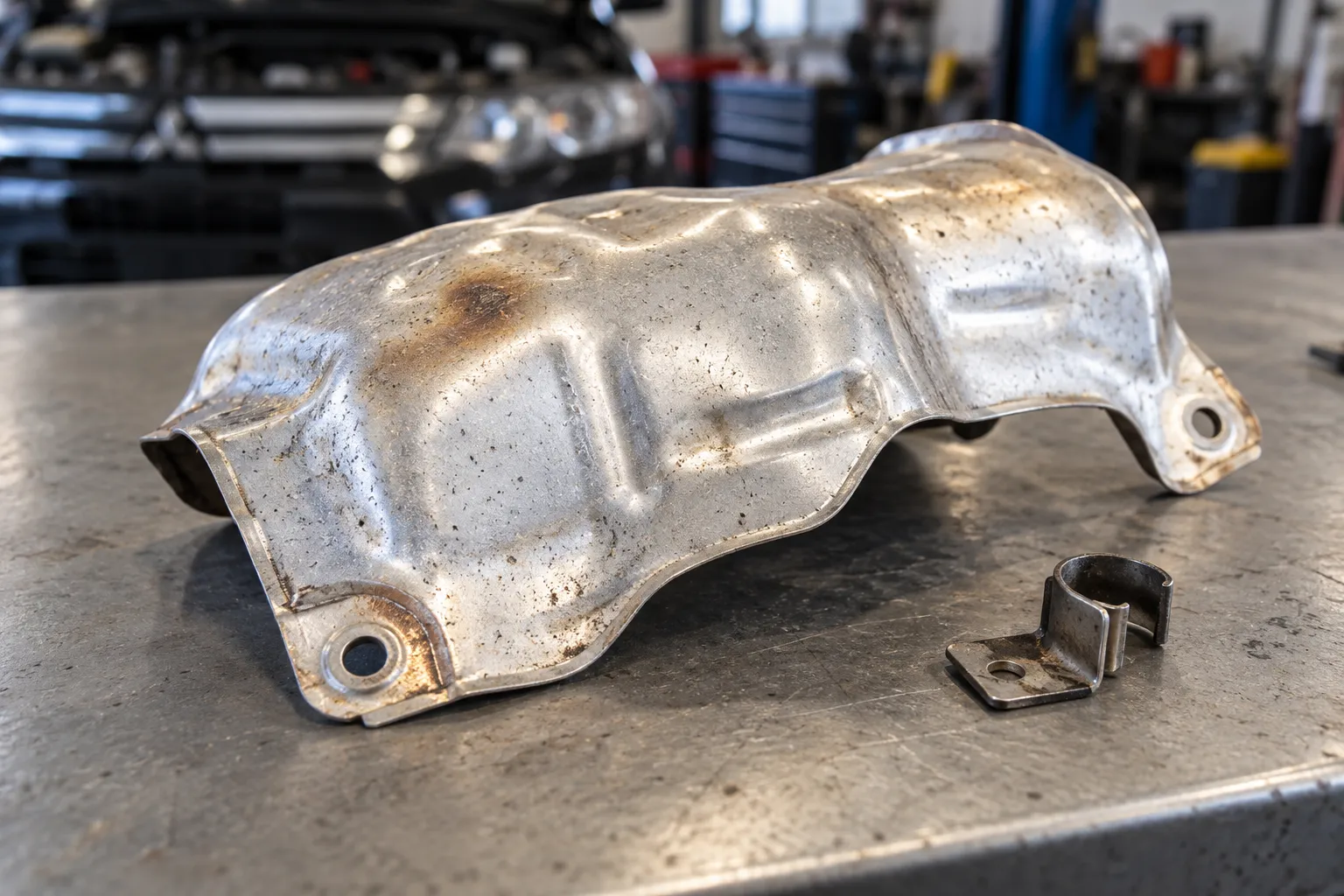

Металлическая оболочка выпускного коллектора Outlander III дребезжит, и владельцу предлагают заменить коллектор целиком. Такое решение может быть оправдано повреждением самого узла, но один звук этого не доказывает. Для определённых исполнений Mitsubishi предусмотрела отдельные сервисные детали защитной оболочки.

Рассматриваем российские Outlander III фактического выпуска 2016–2019 годов с бензиновыми двигателями 2.0 4B11 или 2.4 4B12 и CVT. Условие темы — коллектор с разборными верхним и нижним защитными экранами, подтверждённый по каталогу. Другой установленный узел нельзя автоматически ремонтировать тем же способом.

Коллектор и его оболочка выполняют разные задачи

Коллектор является частью пути отработавших газов, а наружная защита ограничивает тепловое воздействие на окружающие детали. Дребезг защитного элемента не равнозначен трещине коллектора. И наоборот, восстановленная оболочка не устранит утечку через повреждённый основной корпус.

Поэтому перед подбором частей нужно установить источник звука. Если он действительно связан с экраном, оценивают экран и места его фиксации. Если шум идёт из соединения выпуска или внутренней части узла, работа только с наружной оболочкой не отвечает исходной задаче.

Что предусмотрено заводской документацией

Бюллетень MSB-19EXML11_15-001 вводит описание разборки и сборки тепловой защиты коллектора в связи с появлением сервисных деталей. В схеме отдельно названы верхний экран, нижний экран и крепёжные ленты. Это подтверждает возможность рассматривать их отдельно от коллектора при подходящем исполнении.

Однако документ не подтверждает наличие нужных деталей на складе сегодня. Перед ремонтом уточняют актуальный номер и применимость к VIN, а также комплектность поставки. Само существование отдельной позиции в схеме не позволяет заменить её случайной лентой или оболочкой похожей формы.

Как локализуют металлический звук

Полезно отметить, слышен ли дребезг только на холодном двигателе, после прогрева или при определённых оборотах. Это помогает выбрать условия проверки, но не называет деталь. Тонкий экран и соседнее соединение могут давать похожий звон, который распространяется по выпуску.

Общий поиск описан в материале о дребезге экранов и креплений выхлопной системы. Здесь следующий вопрос более узкий: подтверждён ли дефект защитного комплекта конкретного коллектора 4B1 и можно ли восстановить его без замены основного узла.

При осмотре обращают внимание на повреждения оболочки, состояние лент и мест крепления. Если экран касается соседней детали, выясняют, почему изменилось положение: одно подгибание без понимания причины может дать временную тишину, но не восстановить корректную сборку.

Что проверяют в самом коллекторе

До решения об отдельной защите оценивают герметичность и пригодность мест крепления. Трещина, повреждённое соединение или другая подтверждённая неисправность основного узла меняют объём ремонта. Важно не сделать противоположную ошибку: заметив шумный экран, пропустить дефект, который им не объясняется.

Следы у соединения рассматривают вместе с результатом проверки. По одному отсутствию видимой сажи нельзя объявить выпуск герметичным. Способ контроля выбирают по конструкции и доступу; владелец не должен искать утечку рукой около работающего горячего коллектора.

Когда можно ограничиться защитным комплектом

Этот вариант имеет основание, когда источник дребезга подтверждён в оболочке или её креплении, сам коллектор пригоден и для установленного исполнения существует соответствующая сервисная деталь. Тогда заменяют повреждённые элементы и собирают защиту по предусмотренной технологии.

Если же точки фиксации разрушены или оболочка не относится к разборному варианту из документа, простого совпадения модели автомобиля недостаточно. Нужно выбрать допустимый способ восстановления именно установленного узла. Не стоит заранее обещать отдельную замену экранов каждому владельцу Outlander III.

Почему порядок сборки тоже имеет значение

Заводская процедура задаёт предварительное размещение крепежа и последовательность его окончательной затяжки: сначала со стороны головки блока, затем со стороны передней трубы. Это отличается от произвольного стягивания одного края до того, как остальные элементы заняли своё положение.

Для ремонта используют полную применимую схему, включая требования к крепежу. В статье нет универсального момента затяжки: он относится к определённым соединениям и не должен переноситься на соседний болт. Отсутствие звука сразу после сильной затяжки не является доказательством правильной сборки.

Что оценивают после восстановления

Проверяют крепление защитных частей, их положение относительно окружающих деталей и отсутствие исходного дребезга в допустимых условиях. Если для работы затрагивали соединения выпуска, контролируют их герметичность. Тишина и отсутствие утечки — разные результаты, один не заменяет другой.

Когда шум сохранился, повторно уточняют источник. Новая оболочка не доказывает, что неисправен весь коллектор; возможно, первоначально не был отделён другой контакт или звук соседнего узла. Полезно сопоставить характер шума до и после, не превращая осмотр в последовательную замену всех деталей выпуска.

Важно: защиту нельзя удалять ради тишины, а при трещине или утечке самого коллектора ремонта одной оболочки недостаточно. Доступный осмотр выполняют только на остывшем выпуске, избегая контакта с горячими элементами.
