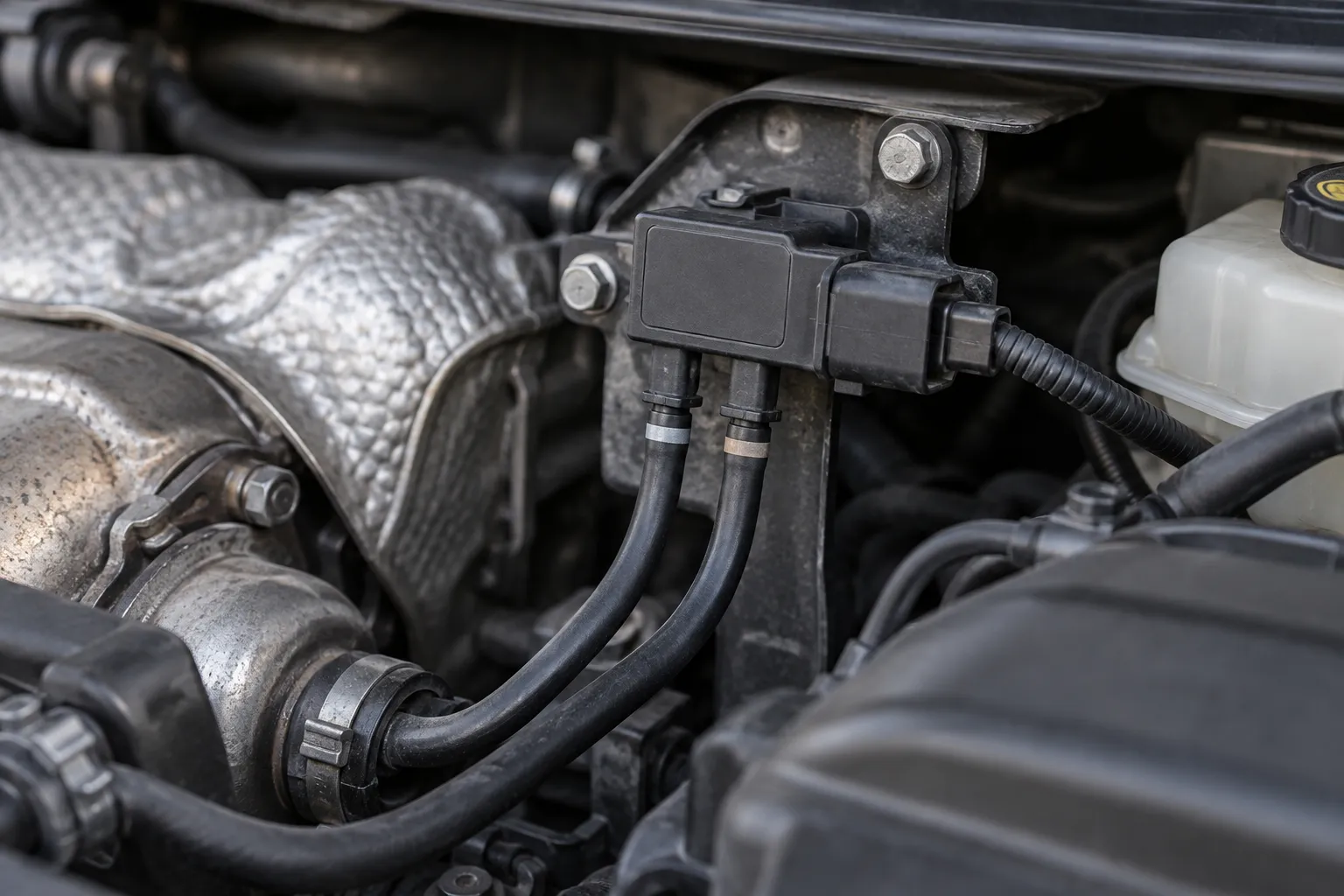

Датчик перепада давления DPF: как трубки искажают оценку состояния фильтра

После диагностики владелец слышит: «сажевый фильтр забит, датчик перепада показывает слишком много». Но датчик оценивает не содержимое фильтра напрямую. Он сравнивает давление по двум измерительным линиям, подключённым до и после DPF. Если трубка забита, повреждена или в ней скопился конденсат, число на экране может не соответствовать реальному сопротивлению. Прежде чем снимать фильтр, проверяют весь тракт измерения.

Как формируется показание

Выпускные газы проходят через DPF и создают разницу давления на его входе и выходе. Тонкие трубки передают это давление к датчику, а блок управления преобразует сигнал в данные для диагностики и управления регенерацией. Величина меняется с потоком: на холостом ходу и при повышенной нагрузке она не должна быть одинаковой. Сравнивать показания без привязки к оборотам и температуре нельзя.

Неверный перепад может привести к ошибочному расчёту загрузки фильтра или запрету регенерации. Иногда проблема проявляется постоянным слишком высоким числом, иногда — отсутствием ожидаемой реакции при изменении потока. Бывает и неправдоподобный «минус» или смещение нуля. Но окончательная трактовка зависит от схемы датчика и условий контрольного измерения.

Что проверяют на заглушённом моторе

При одинаковом давлении с обеих сторон датчик должен показывать предусмотренное начальное значение. Если уже в покое сигнал заметно отклонён, выясняют, не связано ли это с электрической частью, адаптацией или неисправностью датчика. Проверяют питание, массу, разъём и проводку по схеме автомобиля. Нельзя просто подать произвольное напряжение на сигнальный контакт: электронный узел и вход блока можно повредить.

Далее осматривают маршруты трубок. Следы перегрева, трещины, перегибы и неплотные соединения меняют давление, доходящее до датчика. Конденсат и сажа могут ограничивать проход. По конструкции некоторых систем одна линия идёт к выпуску до фильтра, а вторая — после него; путать их местами нельзя. Фотографирование расположения до разборки помогает избежать ошибки при обратной сборке.

Почему трубка может обмануть даже исправный датчик

Если канал частично закупорен, давление передаётся медленно: показание запаздывает при изменении оборотов. Если линия полностью закрыта, датчик может «видеть» сохранённое давление или реагировать нелогично. Негерметичность, наоборот, меняет измерение через утечку. Иногда обе проблемы встречаются одновременно. Поэтому простая замена датчика без проверки трубок может не дать результата.

Очистка линии выполняется способом, который допустим для конкретного датчика и выпускной системы. Продувка сильным давлением в сторону подключённого сенсора способна повредить его. После ремонта важны не только свободный проход, но и устойчивое крепление трубок вдали от горячих и движущихся элементов. Ошибка прокладки создаст повторную неисправность вскоре после работ.

Как отличают датчик от реального засора DPF

Сопоставляют ноль и динамику датчика, параметры двигателя и ожидаемую зависимость перепада от потока. Если измерительный тракт исправен, а сопротивление остаётся высоким в сопоставимых условиях, оценивают загрузку фильтра. Тогда важно различить сгорающую сажу и накопившуюся золу. Если датчик показывает ошибку, сперва восстанавливают достоверное измерение и только затем оценивают необходимость очистки.

Частые регенерации также нельзя автоматически объяснять забитым фильтром. Они могут быть следствием неверной оценки перепада, незавершённых попыток или повышенного образования сажи. Материал о коротких интервалах между регенерациями описывает эту развилку. Последовательность проверки экономит время: сначала измерение, затем решение о дорогой детали.

Когда учитывают другие датчики

Для запуска и контроля регенерации блок использует температуры выпуска и другие условия работы. Ошибка температурного датчика может запретить процедуру, даже если перепад измеряется корректно. Об этом — статья об ошибке температуры выхлопа. Если несколько сигналов противоречат друг другу, не стоит выбирать для диагноза только наиболее тревожную цифру. Ищут физическое объяснение расхождения.

Сканер помогает увидеть расчётные значения, но не осматривает саму трубку. Визуальная проверка и измерение должны дополнить электронные данные. После ремонта проверяют работу системы на допустимых режимах и отсутствие повторного кода. Стереть ошибку до восстановления показания — значит убрать сообщение, сохранив ложную оценку фильтра.

Отдельно смотрят крепления трубок: вибрация и контакт с горячим выпуском способны вскоре вернуть неисправность.

Какой результат нужен

Заключение должно различать три состояния: неисправен датчик, нарушена передача давления по трубкам или сопротивление действительно создаёт фильтр. Иногда выявляются два дефекта сразу, и это тоже фиксируют. Владелец получает объяснение, какие данные подтвердили выбор работ и как проверен результат после них.

На сайте ВИСТ указана диагностика дизельного двигателя. При обращении сообщите, предлагали ли уже замену DPF по одной ошибке датчика и проводили ли регенерацию. Это помогает восстановить историю и проверить измерительный тракт до решения о фильтре.
