Чёрный нагар вокруг дизельной форсунки: почему проверяют уплотнительную шайбу и седло

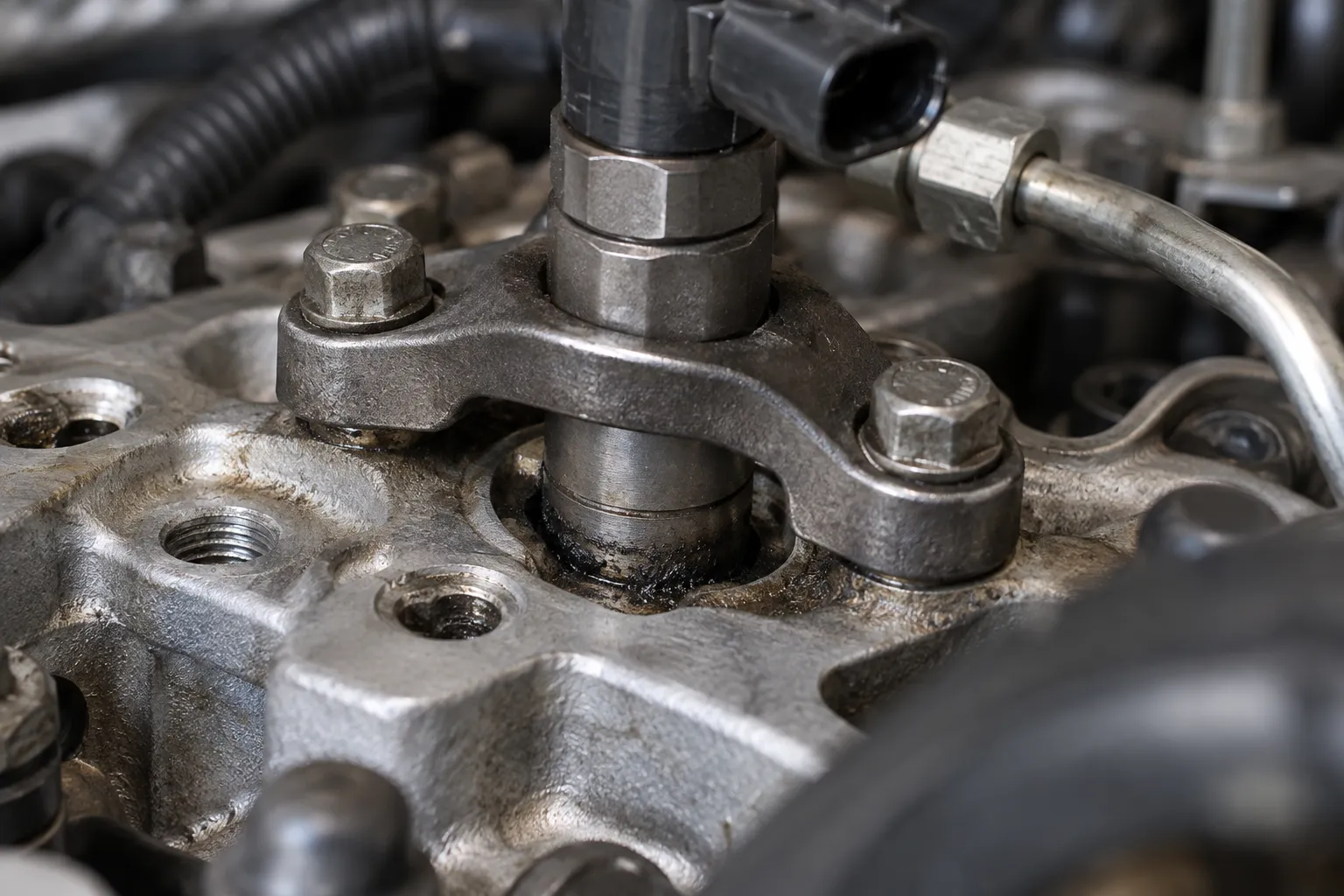

У основания дизельной форсунки появился чёрный сухой нагар, слышно частое пыхтение, иногда ощущается запах выхлопа. Такой набор признаков указывает на возможный прорыв газов через посадку форсунки в головке блока. Он не равен заключению «форсунка сломалась внутри». Для правильного ремонта нужно сохранить следы, проверить уплотнительную шайбу, состояние седла и усилие прижима по процедуре двигателя.

Как образуется чёрная корка

Форсунка устанавливается в посадочное отверстие и уплотняется в зоне камеры сгорания. Если уплотнение перестаёт держать, горячие газы выходят вдоль корпуса. Вместе с ними наружу попадают продукты сгорания, которые оседают на головке блока и со временем образуют плотный кокс. Ранняя стадия может выглядеть как тонкое кольцо и сопровождаться шипением или пыхтением. Поздняя — как массивные отложения, скрывающие крепёж.

Причина может быть в изношенной шайбе, нарушенной поверхности седла, неправильной установке, проблеме прижима или их сочетании. Просто заменить медную шайбу недостаточно, если седло повреждено. Нельзя и считать каждое потемнение прорывом газов: остатки старых загрязнений и разлитые жидкости при предыдущей работе могут дать похожий вид. Проверка начинается с осмотра до очистки и подтверждения источника.

Какие признаки отличают проблему посадки

Локальный нагар у основания, ритмичный звук, запах газов в моторном отсеке и усиление следов при работе подсказывают направление поиска. Но звук может восприниматься как стук дизельной форсунки или клапанного механизма. Поэтому его сопоставляют с местом выхода газов, режимом и состоянием других форсунок. Если нагар есть на нескольких цилиндрах, это отдельное наблюдение, а не основание автоматически обвинять каждую форсунку в одинаковом внутреннем дефекте.

Иногда двигатель при этом запускается и едет почти нормально. Это не делает повреждение безопасным для откладывания: отложения затрудняют последующее извлечение, а горячие газы ухудшают состояние прилегающих деталей. При сильном запахе выхлопа, дыме под капотом и следах оплавления эксплуатацию прекращают до оценки. Не следует пытаться сорвать плотную корку отвёрткой на работающем моторе.

Что проверяют до снятия форсунки

Фотографируют расположение следов и осматривают трубки, обратные соединения, крепление и окружающую проводку. Проверяют, не идёт ли запах топлива от негерметичного соединения: течь солярки и прорыв газов требуют разных действий. Если шум есть без признаков прорыва, оценивают режим работы и другие причины. Местоположение у форсунки не отменяет диагностику системы сгорания.

Перед разборкой учитывают объём кокса и доступность крепежа. Сильно прикипевшая форсунка может потребовать специального инструмента и иной последовательности работы. Силовое раскачивание без оценки риска способно повредить корпус или головку. При демонтаже важно защитить открытые полости от попадания отложений, а извлечённые детали сохранить для проверки посадки.

Почему седло важнее одной новой шайбы

Шайба обжимается между форсункой и посадочной поверхностью. Если на седле раковины, следы прогара, перекос или оставшиеся куски старого уплотнения, новая шайба может снова не удержать газы. Поверхность оценивают по документации; при допустимости её восстанавливают предусмотренным инструментом, не снимая лишний металл. После обработки удаляют стружку и абразив, чтобы они не попали в цилиндр.

Проверяют прижимную скобу, болт и резьбу. На некоторых конструкциях крепёж одноразовый или требует определённого угла затяжки. Нельзя заменять эти требования общим советом «подтянуть посильнее». Чрезмерное усилие способно повредить резьбу головки или изменить посадку. Правильный порядок зависит от двигателя и установленной форсунки.

Что делают после сборки

Оценивают герметичность топливных соединений и отсутствие прорыва газов на разных допустимых режимах. Если форсунку заменяли, учитывают необходимость кодирования и контроль её работы; подробнее — в статье о записи кода форсунки. Если прежняя форсунка осталась, её внутреннее состояние всё равно оценивают отдельно при соответствующих симптомах. Замена шайбы не исправит нарушенный распыл или электрическую неисправность.

После ремонта желательно убедиться, что новый нагар не появляется. Остатки старой корки вокруг исправленной посадки надо отличать от свежих следов. Контроль спустя некоторое время позволяет выявить повторную негерметичность. Если звук остался без выхода газов, поиск возвращают к сгоранию и механике, а не снова подтягивают крепление.

Если после устранения прорыва мотор по-прежнему неровно запускается, проверяют причину пуска отдельно. Негерметичное седло могло быть одной неисправностью, а слабая подача топлива — другой. Исправленный звук не заменяет контроль работы цилиндра.

Когда обращаться за диагностикой

Лучше показать начальные следы, пока отложения не закрыли крепёж. На сайте ВИСТ есть диагностика дизельного двигателя. Сообщите, меняли ли форсунки ранее и когда впервые появился звук. Это важно для проверки посадки и крепления. Не следует очищать место до осмотра: характерный рисунок отложений помогает отличить негерметичную посадку от других источников загрязнения.
