Частотный анализ вибрации автомобиля: как отличают колёса, кардан и двигатель

Колёса отбалансированы, очевидного люфта нет, а дрожь на определённой скорости остаётся. В такой ситуации полезно измерить колебания и сопоставить их частоту с вращением узлов. Частотный анализ помогает сузить поиск между колёсами, карданом и двигателем. Однако график не заменяет осмотр и не выдаёт готовое название детали, которую обязательно нужно менять.

Что измеряют вместо оценки «сильно трясёт»

Частота показывает, как часто повторяется колебание, а амплитуда характеризует величину измеренного сигнала. Эти сведения связывают со скоростью автомобиля, оборотами и моментом появления жалобы. Получается запись события, которую можно изучить после поездки и сравнить с результатом ремонта.

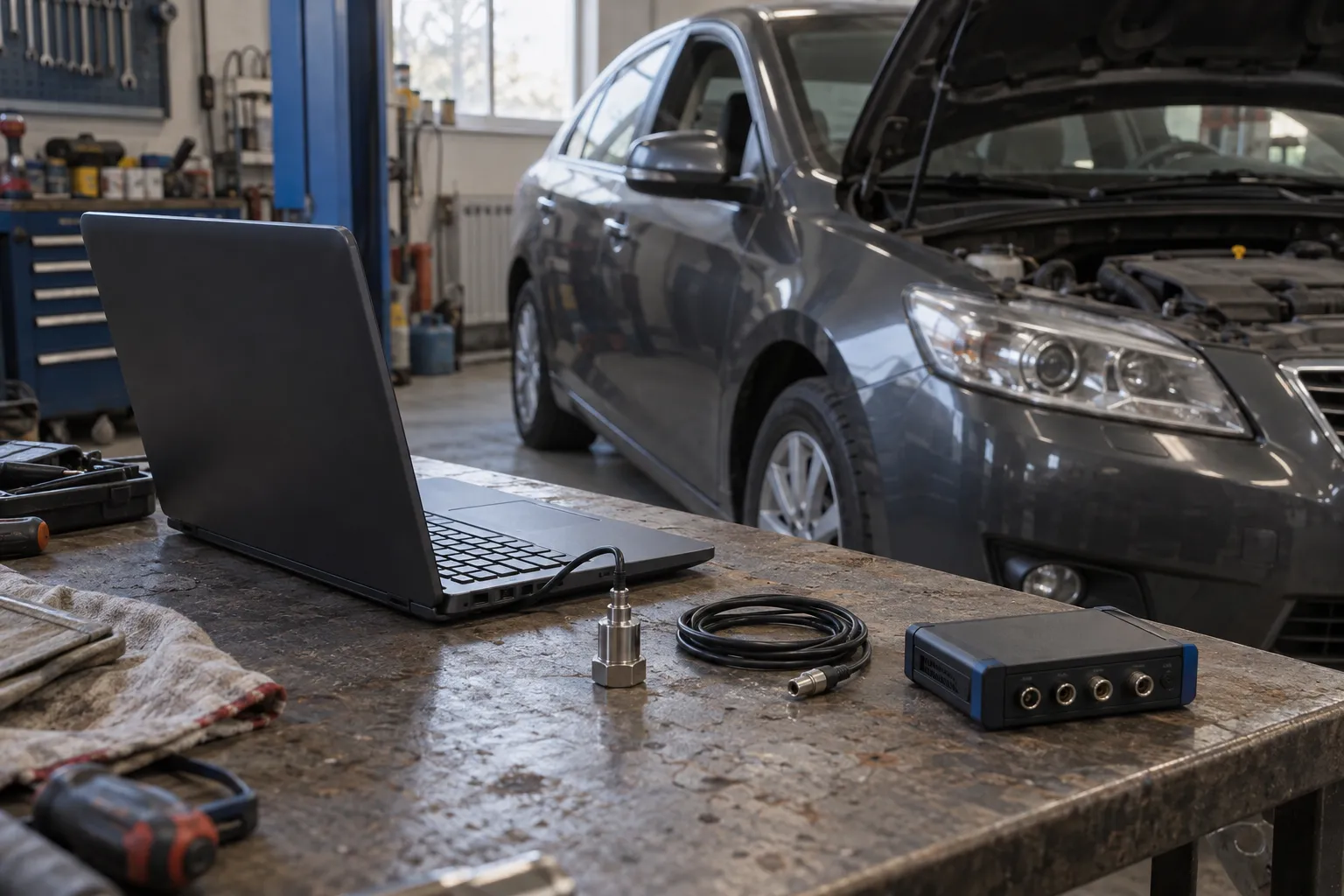

В описании системы Pico NVH для такого анализа используются датчики вибрации, а при необходимости и микрофоны. Программа сопоставляет измерения с данными автомобиля. Само наличие цветного графика ещё не подтверждает правильную настройку: важны исходные сведения и условия получения сигнала.

Как связаны частота и порядок вибрации

Порядок обозначает отношение повторяющихся колебаний к обороту рассматриваемого узла. В обозначениях Pico буквы E, T и P относятся соответственно к двигателю, колесу и карданному валу, а число уточняет порядок. Это способ организовать измерения, а не универсальный код конкретной неисправности.

Если на экране выделена группа, связанная с колесом, это ещё не равнозначно заключению «нужна балансировка». Требуется выяснить, какое физическое состояние создаёт измеренный сигнал. Нельзя заменять название семейства колебаний названием ремонта, пропуская проверку шины, диска и связанных деталей.

Почему нужна запись нескольких режимов

Одно короткое измерение легко захватывает случайную неровность дороги или переходный процесс. Полезнее выделить устойчивое проявление жалобы и сопоставить его с соседними режимами, где водитель ощущает изменение. Условия выбирают безопасно и в пределах предусмотренных диагностических процедур.

В рекомендациях GM по диагностике вибраций подчёркивается значение определения частоты и записи условий проявления. Для владельца практический смысл прост: фраза «трясёт после разгона» должна превратиться в воспроизводимое описание. Скорость, нагрузка и прогрев помогают выбрать подходящий участок записи.

Колёса, двигатель и кардан сравнивают по связи с режимом

Для анализа важно, с какой скоростью вращения связан обнаруженный пик. Если при изменении режима связь сохраняется с одной группой и расходится с другой, направление поиска становится определённее. Но сначала проверяют правильность внесённых данных автомобиля, включая параметры, необходимые конкретной программе.

При совпадении расчётных частот в одном режиме нельзя уверенно разделить источники по единственному пику. Нужна дополнительная запись или другая проверка. Такая неопределённость — нормальное ограничение измерения, а не повод выбирать самый дорогой агрегат из возможных.

Место ощущения и источник могут различаться

Сиденье или панель способны заметно вибрировать, получая колебания через другие элементы. Поэтому разделяют источник, путь передачи и деталь, на которой эффект ощущается. Изменение крепления дребезжащей облицовки не обязательно устраняет исходное возбуждение.

Практически это означает, что результат измерения у сиденья нельзя автоматически подписать как неисправность самого сиденья. Важны положение датчика и последующие проверки предполагаемого источника. Изменив точку измерения, специалист должен учитывать, что сравнивает уже другие условия, а не только другие цифры.

Что мешает сделать надёжный вывод

• Жалоба не попала в запись, хотя измерение формально проведено.
• Не указано, где и как был установлен датчик.
• Параметры автомобиля введены приблизительно или от другой версии.
• Сравниваются разные покрытия дороги и нагрузки без учёта различий.
• Самый высокий пик выбран без связи с тем, что ощущает водитель.

Эти вопросы полезно уточнять при чтении результата. Красивый спектр без описания условий трудно использовать повторно. Напротив, понятная запись позволяет отделить подтверждённую связь от предположения и выбрать конкретную следующую проверку.

Когда требуется обычная механическая диагностика

После выделения вероятной группы проверяют соответствующие узлы доступными методами. Частотный анализ помогает направить работу, но не измеряет автоматически каждый люфт и не определяет состояние всех поверхностей. Общие причины разобраны в статье о вибрации автомобиля на скорости.

Если дрожь совпадает с определённым режимом АКПП, полезен материал о вибрации при блокировке гидротрансформатора. Одновременность события учитывают вместе с параметрами коробки, не считая её достаточным доказательством внутреннего дефекта.

Не проводите дорожные эксперименты при повреждении шин, опасном люфте или нарушении управления. Во время движения водитель не должен одновременно следить за диагностическим экраном.

Как оценивают результат устранения причины

Повторяют сопоставимую проверку и сравнивают именно тот сигнал и ощущение, с которых начался поиск. Отсутствие дрожи на другой скорости ещё не подтверждает её устранение. Если осталось второе независимое проявление, его рассматривают отдельно.
