BMW с ZF 6HP выдаёт 4F81: как трещина переходного уплотнения имитирует отказ пакета

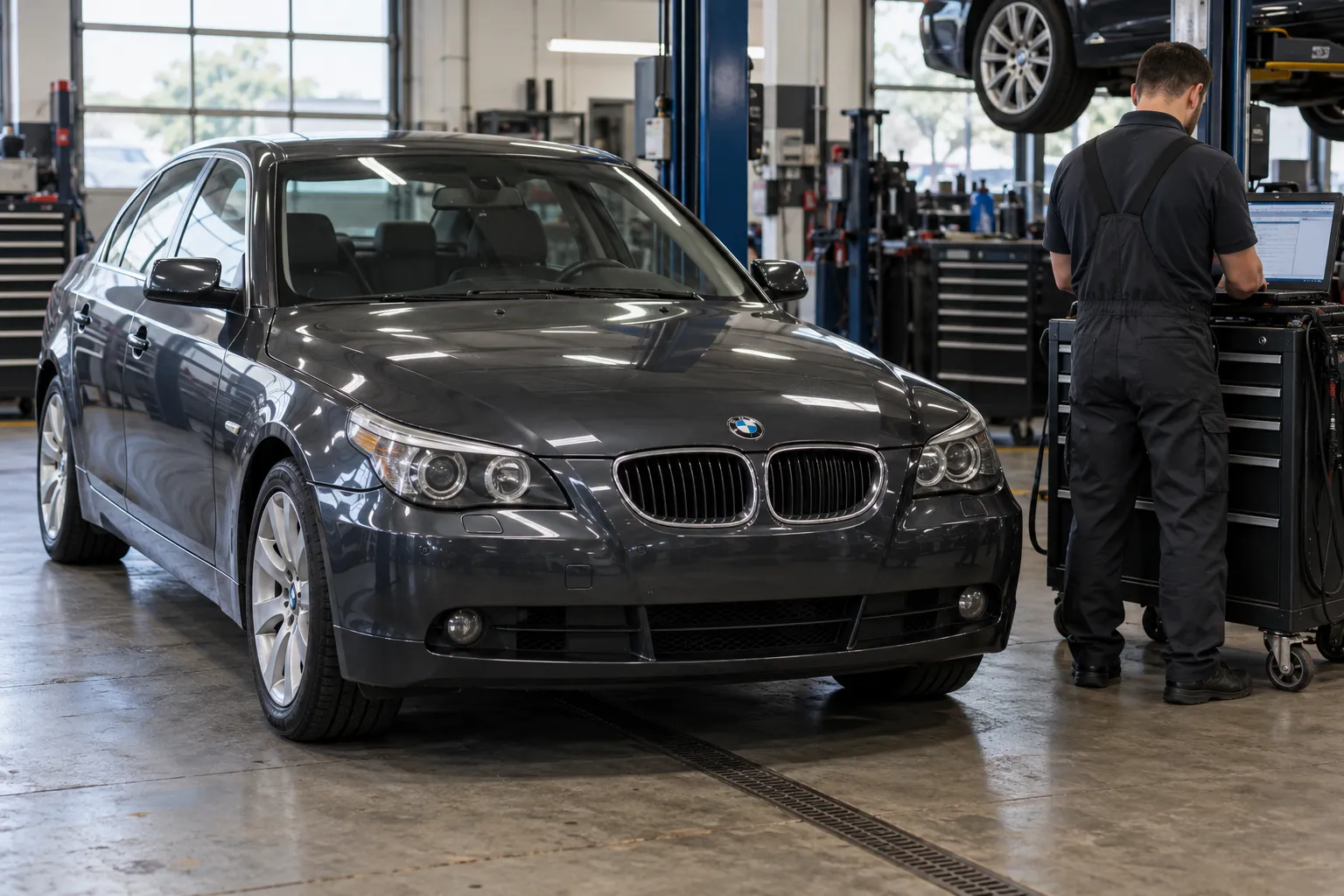

BMW показывает предупреждение о трансмиссии, коробка переходит в аварийный режим, а в памяти блока управления записан код 4F81. В его расшифровке фигурирует контроль передаточного отношения пакета A. Это ещё не доказательство того, что фрикционы разрушены: причиной нарушения может быть потеря давления до пакета.

В бюллетене BMW SI B24 01 08 описана проверка прямоугольного переходного уплотнения между мехатроником и корпусом АКПП ZF 6HP. Через повреждённый адаптер возникает внутренняя утечка. Электроника замечает результат — неправильное передаточное отношение, но не видит саму трещину.

Для каких BMW предусмотрена эта проверка

Документ охватывает определённые сочетания кузова, двигателя, коробки и периода выпуска. В него входят E60/E61 и E90–E93 с N52K или N54 и 6HP19TU/19XTU до февраля 2008 года; E70 с N52K и 6HP19XTU до февраля 2008 года; E65/E66 с N62TU или N73 и 6HP26, произведённые с марта 2005 по октябрь 2006 года.

Этого перечня недостаточно для подбора детали по одному названию модели. Идентификацию коробки и применимость процедуры уточняют по автомобилю. У другой версии 6HP такая же ошибка не позволяет автоматически повторять все действия исторического бюллетеня или ставить уплотнение от соседней модификации.

Сначала сохраняют полный набор ошибок. В документе 4F81 иногда сопровождают коды, связанные с парковочным механизмом. Сопутствующие записи помогают восстановить картину, но отдельно взятый код из списка не превращает внутренний адаптер в установленную причину.

Почему начинают с уровня жидкости

Первый вариант, предусмотренный BMW, — недостаточный уровень ATF, рабочей жидкости автоматической коробки. Его проверяют по процедуре для данного агрегата. Уровень нельзя достоверно оценить только по количеству жидкости, которое когда-то залили, или по отсутствию свежего пятна под машиной.

Если уровень оказался недостаточным, его корректируют, очищают сохранённые ошибки и проверяют, возвращается ли нарушение. Важна именно эта последовательность: диагностическую информацию сначала фиксируют, а оценку повторного появления делают после устранения обнаруженного отклонения.

Если уровень изначально был правильным либо ошибка вернулась после его коррекции, бюллетень направляет к внутреннему переходному уплотнению. Это позволяет не перескакивать от кода сразу к замене пакета и одновременно не останавливаться на доливке, которая не изменила поведение коробки.

Само ощущение проскальзывания тоже требует подтверждения. О том, какие наблюдения помогают отличить его от обычного изменения режима, рассказано в статье о росте оборотов между переключениями АКПП.

Что происходит в прямоугольном адаптере

Мехатроник объединяет управление и гидравлическую часть коробки. Между ним и корпусом расположен отдельный уплотняющий переход. Его задача — сохранить предусмотренное сообщение масляных каналов без нежелательной утечки на стыке узлов.

Если в этом элементе появились трещины или повреждены уплотняющие участки, давление теряется внутри коробки. Такая неисправность не обязана сопровождаться наружным подтёком. Сухой поддон снаружи поэтому не исключает проблему адаптера.

Для осмотра требуется доступ к детали после снятия мехатроника по применимой процедуре. Проверяют именно состояние уплотнения, а не только его возраст или внешнее сходство с изображением из каталога. Найденное повреждение даёт основание для адресного устранения утечки.

Такой переход — отдельный элемент, не соленоид и не изношенный канал клапана. Если адаптер цел, поиск продолжают; порядок различения других узлов изложен в материале о проверке соленоида и гидроблока. Начать обследование автомобиля можно с услуги диагностика АКПП.

Почему нельзя перепутать адаптер и втулку разъёма

В том же бюллетене упоминается другая деталь — круглая уплотняющая втулка электрического разъёма. Она не является прямоугольным гидравлическим адаптером. При сборке её правильная посадка важна для надёжного соединения проводки автомобиля с мехатроником.

Неполностью установленная втулка может привести к перемежающемуся контакту и ошибкам связи блока управления. Тогда после вмешательства возникает уже иной механизм неисправности. Поэтому повторное предупреждение о коробке нужно оценивать по фактическим новым кодам, а не считать без чтения памяти продолжением исходного 4F81.

Завершение ремонта включает восстановление уровня ATF и действия с адаптациями, предусмотренные применимой процедурой. В описанном BMW ремонте требуется сброс значений адаптации блока EGS. Сам по себе сброс не закрывает трещину и не заменяет устранение механической причины потери давления.

Результат оценивают по работе трансмиссии и отсутствию возврата исходного нарушения после предусмотренной проверки. Если адаптер без повреждений или устранение его дефекта не объясняет все проявления, остаются другие направления диагностики; обещать исправность коробки по одной заменённой детали нельзя.

Код 4F81 не подтверждает трещину без осмотра. Исторический бюллетень задаёт конкретную диагностическую ветвь, а актуальные детали и порядок работ необходимо сверять для данного VIN.
